对逻辑操作结果RLO的直接操作指令

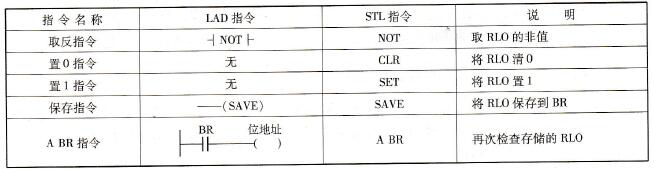

   (1)对逻辑操作结果RL0的直接操作指令及其说明（见表3-19）

    表3 -19  对逻辑操作结果RLO的直接操作指令及其说明



     (2)指令说明

    ①取反指令NOT。取反指令将逻辑操作结果RLO的状态取反后存入RLO。在LAD和FBD中以触点的形式表示。

    ②置0指令CLR。置0指令将RLO的内容置为0。在LAD和FBD中不能使用，只能用在STL中。

    ③置1指令SET。置1指令将RLO的内容置为1。在LAD和FBD中不能使用，只能用在STL中。

    ④保存指令SAVE。保存指令将RLO的内容存放在状态字的BR中。在LAD中以线圈的形式表示。

    ⑤A BR指令。A BR指令是再次检查所存储的RLO。

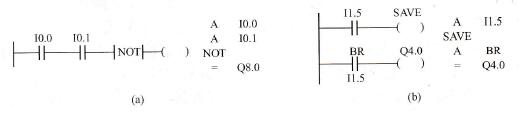

   (3)编程示例（如图3- 21所示）

    图3 -21对RLO的直接操作指令



  说明：对于图3 -21(a)，当I0.0与I0.1均闭合时，则RLO应为“1”，但经NOT指令后，RLO变为“0”，因此Q8.0为“0”（失电）。对于图3 -21(b)，SAVE指令将当前值态存入BR，然后通过检测BR位来检查保存的RLO。
