PROFIBUS-DP系统配置

   PROFIBUS-DP允许构成单主站和多主站系统，系统配置有多种方式。在同一总线上最多可连接126个站点（主站或从站）。系统配置的描述包括：站数、站地址和I/O地址的分配、I／O数据的格式、诊断信息的格式及所使用的总线参数。每个PROFIBUS-DP系统可包括以下三种类型的设备。

   ①1类DP主站(DPMl):指中央控制器，它在预定的周期内与DP从站交换数据。典型的设备包括PLC、PC、CNC。

   ②2类DP主站(DPM2):指能对系统编程、组态或进行诊断的设备。如编程器、诊断和管理设备。

   ⑧DP从站：进行输入或输出、信息采集或发送的外围设备（传感器、执行器）。典型的DP从站是开关量I/O设备、模拟量I/O设备等。目前大多数DP从站只有32Byte的输入和32Byte的输出数据，允许的输入和输出数据最多不超过246Byte。

   PROFIBUS-DP构成的系统可分为：

    ①单主站系统：总线系统中只有一个主站，这种系统可获得最短的总线循环时间。

②多主站系统：在多主站系统中，总线上有几个活动的主站，它们或是与各自的从站构成相互独立的子系统，或是作为网上附加的组态或诊断设备，如图6-42所示。任何一个主站均可读取DP从站的输入和输出映像，但只有一个DP主站(在系统组态时指定的DPMl)允许对DP从站写入数据，多主站系统的总线循环时间比单主站系统要长一些。

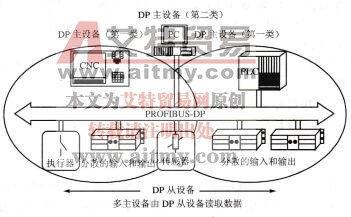

图6-42 PROFIBUS-DP多主站系统
