PROFIBUS网络中的总线参数

    总线参数可控制总线上的传输操作，总线上每个设备的总线参数必须和其他设备的相同，PROFIBUS子网才能正常工作而不出现问题。因此，只有在熟悉如何组态PROFIBUS总线配置文件时，才能更改总线配置文件中参数的默认值。

   (1)激活总线参数的周期性分配

    如果在“监视”(Inspector)窗口中所选PROFIBUS子网的“总线参数”(Bus parame ters)下面勾选了复选框“激活总线参数的周期性分配”f Activate cyclical distribution of busparameters)，则支持此功能的模块会在运行过程中周期性地发送总线参数，如图7-13所示。

    图7-13    激活总线参数的周期性分配

    激活总线参数的周期性分配可以为很多操作提供方便，例如，通过这种方式可更容易地在运行期间将编程设备连接到PROFIBUS。但是，应该在以下情况下禁用该功能：

   1) PROFIBUS子网处于恒定总线循环时间模式时（最小化总线周期）。

   2)在PROFIBUS子网中连接了第三方设备，该子网的协议将DSAP 63( Destination Service Access Point)用于组播方式。

   (2) PROFIBUS子网总线配置文件的总线参数

   PROFIBUS子网总线配置文件的总线参数以及参数的取值范围见表7-9。

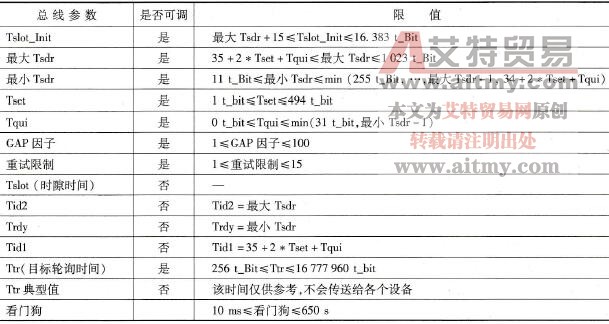

    表7-9    PROFIBUS子网总线配置文件的总线参数

   (3)用户自定义总线配置文件

    可使用以下设置创建用户自定义的总线配置文件：

   1)最小目标轮询时间( Ttr)=5000x HSA（主动设备的最高PROFIBUS地址）。

   2)最小看门狗( Watchdog)=6250x HAS。
