PROFIBUS网络中的附加网络设备

    总线参数取决于激活的网络设备之间的通信量。周期性通信（例如PROFIBUS - DP通信）与面向连接的非周期性通信(例如S7通信、发送／接收(FDL)和PROFIBUS - FMS）之间在通信量方面存在差别。与DP通信相反，非周期性通信的通信任务的数目和大小（通信负载）取决于用户程序，这意味着非周期性通信无法始终自动确定通信负载的大小。如果在“附加网络设备”选项中勾选复选框“考虑下列网络设备”( Consider the following net-work stations)，并配置相关的参数，则可以在项目中未组态的总线时间计算中考虑这些附加的网络设备，如图7-12所示。

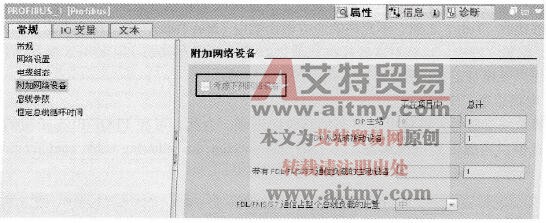

    图7-12    组态附加网络设备

    当“网络设置”中配置选择为“DP”时，无法在“附加网络设备”中配置参数，也就是说，“附加网络设备”参数只适用于配置文件为“标准”“通用( DP/FMS)”和“用户自定义”的网络组态。

    可通过未组态的网络站的数目和有关FDL或S7通信的用户程序中通信负载的信息来考虑通信负载。

    有关FDL或S7通信的用户程序中通信负载的信息可从以下级别中进行选择：

   1)低：通常用于DP，除DP之外没有更大型的数据通信。

   2)中：通常用于DP和其他通信服务（如S7通信）的混合运行，前提是DP具有较高时间要求并具有中等非循环通信量。

   3)高：用于DP和其他通信服务（如S7通信）的混合运行，前提是DP具有较低时间要求并具有较高的非循环通信量。
