PROFIBUS网络中的电缆组态

    计算总线参数时，可将电缆组态信息考虑进来。为此，可在PROFIBUS子网的属性中勾选复选框“考虑下列电缆组态”  ( Take into account thefollowing cable configuration)，如图7-11所示。

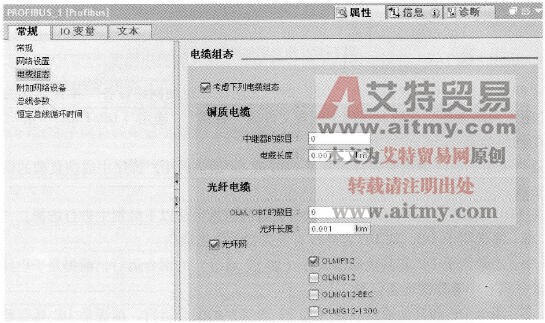

    图7-11    电缆组态

    光纤环网是一种冗余结构，即使两个设备之间的连接发生中断，也可以通过环网结构对所有站进行寻址。光纤环网必须满足以下组态条件：

   1)低于HSA的一个空闲地址(Highest Station Address)。

   2)将重试值增加到至少为3（“网络设置”中选配置文件为用户自定义配置文件）。

   3)检查和调整时隙时间（“网络设置”中选配置文件为用户自定义配置文件；“总线参数”选Tslot参数；需要针对OLM/P12采用较低时隙时间值，针对OLM/G12和OLM/G12 - EEC采用中等时隙时间值，针对OLM/G12 - 1300采用较高时隙时间值。这样，小型网络就会取得高性能，中到大型网络就会取得中低性能）。
