AO模块故障诊断的硬件实验

    AO模块的通道被组态为电流输出时，它的输出电阻很大，外部输出回路可以短路，如果开路则出现故障。AO模块的通道被组态为电压输出时，它的输出电阻很小，外部输出回路可以开路，如果短路则出现故障。OB82的局部变量不能提供信号模块所有的诊断信息，例如不能提供AO模块的输出电路开路和短路故障的信息。为此需要在诊断视图中查看AO模块的模块信息，或者用SFC 13读取故障信息。PLCSIM只能模拟信号模块的部分故障，不能模拟的故障必须用硬件做诊断实验。

    作者做硬件实验的控制系统的硬件结构和组态与项目“DP诊断”中的基本上相同。在AO模块0号通道的电流输出端外接一个小开关，将开关断开，模块的电流输出回路出现开路故障。CPU 315 - 2DP、IM 153 -1和该从站的AO模块上的SF LED亮。诊断视图中ET 200M和AO模块上均有错误符号。变量表中MW10的值加1，表明调用了一次OB82。在CPU的模块信息对话框的诊断缓冲区中，可以看到调用OB82，触发诊断中断的模块的地址和其他信息。用小开关接通AO模块的电流输出电路，开路故障消失。模块上的故障LED熄灭，CPU又调用一次OB82，MW10的值加1。在诊断缓冲区中，可以看到有关的信息。

    用接在1号通道输出端的小开关将其电压输出电路短路，将会触发诊断中断，CPU也会调用OB82。同时出现输出电路开路和短路故障时，选中诊断视图中的4号从站，双击下面窗口的AO模块，打开AO模块的模块信息对话框，“常规”选项卡见图7-15的右图。

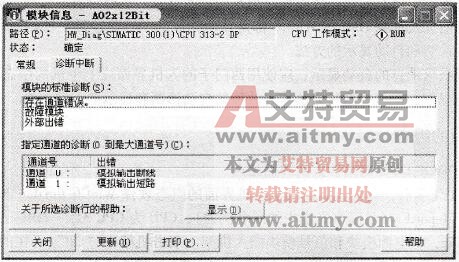

    “诊断中断”选项卡（见图7-17）给出了模块的标准诊断信息。“指定通道的诊断”列表给出了出现故障的通道编号和具体的错误信息。选中该列表中的某个通道，单击下面的“显示”按钮，将出现帮助信息。从这个例子可以看出，用本节介绍的方法和硬件实验来诊断信号模块的故障，可以获得准确的故障信息。

    图7-17    AO模块的模块信息对话框
