基于CPU 315-2PN/DP的PROFINET通信的分配IO设备的名称

    在PROFINET通信中，各IO设备是用设备名称来识别的，因此在组态时应为每个设备分配好设备名称，并将它们下载到CPU。

    首先应在SIMATIC管理器执行菜单命令“选项”→“设置PG/PC接口”，将PG/PC接口使用的协议设置为TCP/IP。设置好后，才能执行下面的菜单命令。

    在HW Config中执行菜单命令“PLC”→“Ethernet”（以太网）→“分配设备名称”，打开“分配设备名称”对话框（见图8-38）。

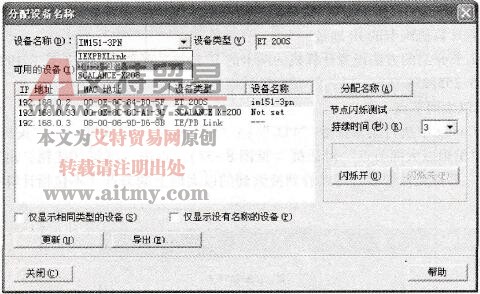

    图8-38    “分配设备名称”对话框

    对话框上面的“设备名称”选择框给出了STEP 7已组态和编译的设备名称。在“可用的设备”列表中，列出了STEP 7搜索到的以太网子网上所有可用的IO设备，包括在线获得的各设备的MAC地址、设备类型、原有的IP地址和设备名称（如果有的话）。

    下面是分配设备名称的操作步骤：

   1)用“设备名称”选择框选中设备名称。

   2)选中“可用的设备”列表中需要分配名称的IO设备。

   3)点击“分配名称”按钮，“设备名称”选择框指定的设备名称被分配给“可用的设备”列表选中的IO设备。新分配的设备名称显示在“可用的设备”列表的“设备名称”列中。

    如果不能确认“可用的设备”列表中的MAC地址对应的硬件I/O设备，选中该列表中的某个设备，例如ET 200S PN，点击“闪烁开”按钮，IM 151-3PN上绿色的link LED闪烁，可以将闪烁持续的时间设置在3～60s之间。闪烁时“持续时间”下面的进度条显示闪烁的时间。点击“闪烁关”按钮，将会提前停止闪烁。
