PROFINET IO系统

    PROFINET是实现模块化、分布式应用的通信标准。PROFINET IO具有标准的接口，可以将分布式现场I/O设备直接连接到工业以太网。

   PROFINET IO系统由I/O控制器和I/O设备组成。I/O控制器是PROFINET上的主动节点，它与I/O设备进行循环数据交换。I/O设备是PROFINET上的被动站点。

    表8-2给出了PROFINETIO与PROFIBUS-DP术语的比较。

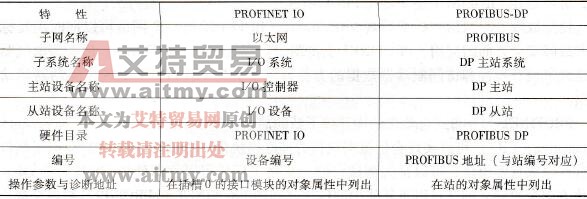

    表8-2    PROFINET IO与PROFIBUS-DP术语的比较

   PROFINET IO与PROFIBUS提供的设备模型相同，使用相同的工程系统（例如STEP 7）对它们组态，它们的属性都用GSD文件描述。组态时将现场I/O设备分配给一个10控制器。可以使用有代理功能的PROFINET设备（例如IE/PB链接器），将现有的PROFIBUS系统无缝地集成到PROFINET中（见图8-28），以保护现有系统的投资。

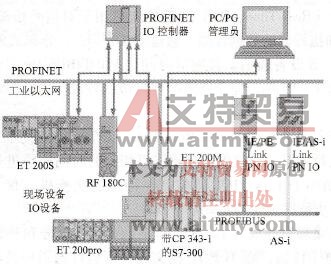

    图 8-28    PROFINET
