基于CPU 315-2PN/DP的PROFINET通信的组态DP网络中的ET 200S

    打开HW Config右边的硬件目录窗口中的文件夹“＼PROFIBUS DP”，将文件夹ET200S中订货号为6ES7 151 -1AA04 -OABO的IM 151 -1 Standard拖放到DP网络上。在自动打开的PROFIBUS接口属性对话框中，将DP站地址设置为3。

    返回HW Config后，双击IM 151 -1，在其属性对话框的“OperatingParameters”（操作参数）选项卡中（见图8-36），设置DP中断模式为DPV1，以及与诊断有关的参数。

    返回HW Config后，选中IM 151 -1，打开硬件目录窗口中的子文件夹“IM 151 -1 Standard”，将其中的电源模块(PM)、数字量输入模块(DI)和数字量输出模块(DO)拖放到下面窗口的插槽中。双击电源模块，激活它的“无负载电压L+”的诊断功能。

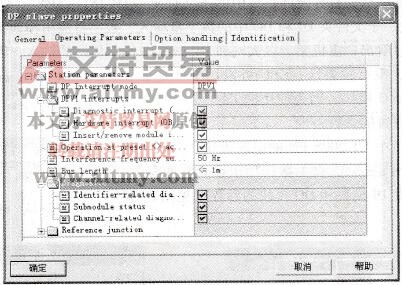

    图8-36    IM 151-1属性对话框

   2~5号槽的DI、DO模块没有诊断功能，不需要设置什么参数。6号槽是高性能DI模块，其参数设置见图8-34。

    图8-34    ET 200S DI模块组态
