基于CPU 315-2PN/DP的PROFINET通信中SCALANCE X204-2的模块信息对话框

    不用在HW Config中组态，就可以使用SCALANCE系列交换机。但是如果对它组态，则可以查看网络的运行情况。

    下面艾特贸易小编以另一个项目的SCALANCEX204 -2为例，介绍用交换机诊断网络的方法。X204-2有4个RJ - 45电气接口，端口号为P1~P4。还有两个光纤接口，端口号为P5和P6。

    拔出接在交换机的P3接口上的IM 151 -3PN的RJ - 45接头，CPU的BF2 LED闪烁，SF LED亮。IE/DP link的SF和BF PN LED亮，BF DP LED闪烁。

    点击HW Config工具栏上的按钮，显示在线诊断视图，双击其中的交换机，打开它的“模块信息”对话框（见图8-42）。可以看到端口3断开的信息。选中端口1，“端口详细情况”列表的“接口MAC地址”是X204 -2的地址，“相邻设备”是指该端口连接的IM 151 -3PN。

    可以用IE浏览器查看SCALANCEX204 -2的状态。

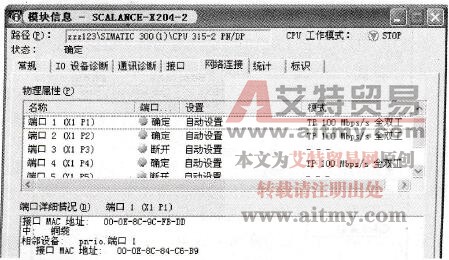

    图8-42    X204 -2的“模块信息”对话框
