基于CPU 315-2PN/DP的PROFINET通信的验证

    上述操作全部成功完成后，将程序和组态信息下载到CPU。

    系统断电后再上电时，IM151 -3PN的BF LED闪烁，PM、DI、DO模块的SF LED亮。IE/PB link的SF LED亮，BF PN和BF DP LED闪烁。过几秒后CPU的BF2 LED闪烁，SF LED亮。最后所有设备的红色故障LED熄灭，绿色的RUN LED亮。

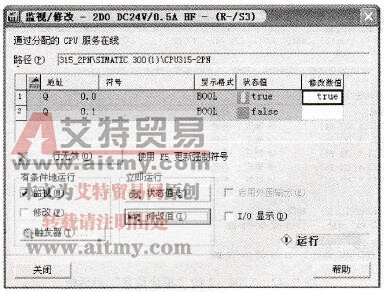

    可以用变量表来监视CPU与PROFINET IO设备的通信，也可以用下面的方法来验证通信是否成功。用右键点击离线的HW Config中ET 200S PN的2DO模块，执行出现的快捷菜单中的“监视/修改”命令，点击出现的“监视/修改”对话框中的“状态值”按钮(见图8-40)，表格中的“状态值”列显示出各输出点的状态。

    图8-40    “监视/修改”对话框

    在Q0.0的“修改数值”列中输入1，按回车键后变为true。点击“修改值”按钮，状态值列出现绿色矩形指示灯符号，状态值由false (0)变为true (1)：如果ET 200S PN的2DO模块上Q0.0对应的LED亮，表示CPU与10设备的通信正常。

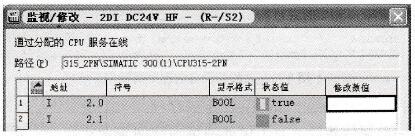

    用同样的方法监控ET200S PN的2DI模块（见图8-41）。点击“状态值”按钮，“状态值”列显示各输入点的状态。用模块输入端外接的小开关改变I2.0的输入电路的通、断状态，对话框中I2.0的状态值应随之而变。以上操作可以验证PROFNET IO设备与CPU的通信是否正常。

    图8-41    监视ET 200S PN的2DI模块
