基于CPU 315-2PN/DP的PROFINET通信的组态ET 200S PN

    打开HW Config右边的硬件目录窗口中的文件夹“＼PROFINET IO＼I/O＼ET 200S”，将其中订货号为IM 151 -3AA10-0AB0的接口模块IM 151 -3PN拖放到以太网上（见图8-30）。

    图8-30    硬件与网络组态

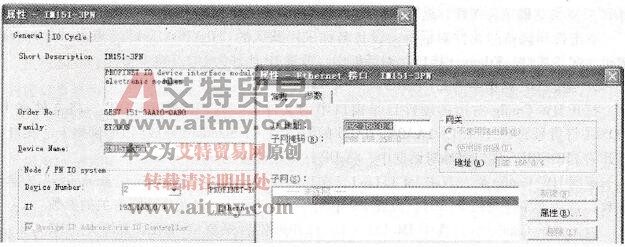

    双击刚生成的站，点击打开的“属性-IM 151 -3PN”对话框中的“Ethernet”按钮（见图8-32的左图），在出现的“属性- Ethernet接口”对话框中（见图8-32的右图），设置IP地址为192. 168.0.4。点击“确定”按钮，返回“属性- IM 151 -3PN”对话框。可以修改图中的Device Name（设备名称），在分配设备名称时将会用到它。

   STEP 7按照组态的先后次序，自动分配以太网上各个IO设备的编号(Device Number)，但是它的重要性不像DP网络中的站地址那样大，因为各个IO设备除了编号外，还有MAC地址、IP地址，以及后面要分配的IO设备名称。

    图8-32    “属性- IM  151  -3PN”对话框

    返回HW Conf'ig后，打开硬件目录中的子文件夹“IM 151 -3PN”，将其中的子文件夹PM中的电源模块、子文件夹DI和DO中的数字量输入、数字量输出模块拖放到下面的插槽中。在组态时可以看出，主机架、以太网和DP网络中各个从站的输入、输出模块的地址是自动统一分配的，没有重叠区，CPU可以用I/O地址直接访问各个站的I/O模块。因为使用的IM 151 -3 PN的版本较低，需要设置的参数很少。

    双击下面窗口中ET200S PN的电源模块，打开它的属性对话框（见图8-33），在参数选项卡设置它的参数。用同样的方法设置DI模块和DO模块的参数（见图8-34和图8-35）。

    图8-33    电源模块组态

    图8-34    ET 200S DI模块组态

    图8-35    ET 200S DO模块组态
