基于CPU 315-2PN/DP的PROFINET通信的组态PROFINET IO控制器

    在STEP 7管理器中创建一个名为“315_2PN”的项目，生成一个S7 - 300站点。打开硬件组态工具HW Config（见图8-30），将硬件目录中的导轨拖放到左边的组态窗口，将订货号为315 -2EH13 - 0AB0的CPU 315 - 2PN/DP拖放到2号槽。

    图8-30    硬件与网络组态

    在自动打开的以太网接口属性对话框的“参数”选项卡（见图8 - 31）中，点击“新建”按钮，生成一条名为“Ethernet (1)”的以太网，点击“确定”按钮，返回“参数”选项卡，将CPU连接到该网上。设置IP地址为192. 168.0.2，采用默认的子网掩码255. 255. 255.0，点击“确定”按钮，返回HW Config。可以看到生成的Ethernet(1)PROFINET - IO系统(100)。将电源模块和信号模块插入主机架。

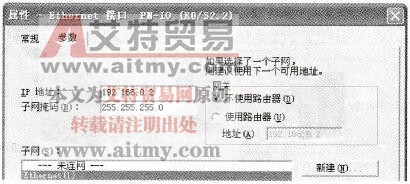

    图8-31    CPU的“属性-Ethernet接口”对话框
