SIMATIC系统诊断概述

    设备和模块的诊断统称为系统诊断，通过硬件组态，可自动执行监视功能。所有SIMATIC产品都集成有诊断功能，用于检测和排除故障，如设备故障、移出/插入故障、模块故障、I/O访问错误、通道故障、参数分配错误和外部辅助电源故障等。

   SIMATIC系统诊断作为标准，集成在硬件中，可自动确定错误源，并以纯文本格式自动输出错误原因，可进行归档和记录报警。SIMATIC系统诊断以统一的形式显示系统工厂范围的系统状态（模块和网络状态、系统错误报警），如图9-1所示。当设备检测到一个错误时，将诊断数据发送给指定的CPU，CPU通知所连接的显示设备，更新所显示的系统诊断信息。

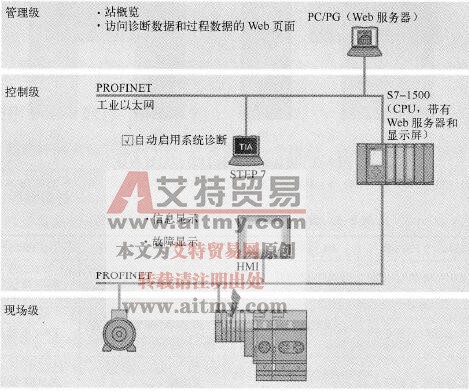

    图9-1    系统诊断概述

    从图9-1中可以看出，系统诊断可以通过CPU的显示屏和模块上的LED指示灯进行显示，也可以通过HMI设备、TIA Portal软件(STEP 7)和Web服务器进行显示。
