台达DVP-PLC3个计数器构成的24h时钟程序设计范例

    范例示意如图2-7所示。

    图2-7    范例示意

    【控制要求】

    利用3个计数器配合1s时钟脉冲标志M1013，构成一个标准24h时钟。

    【元件说明】

    元件说明见表2-4。

    表2-4    元件说明

    【控制程序】

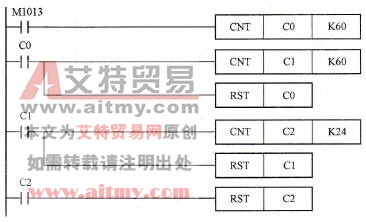

    控制程序如图2-8所示。

    图2-8    控制程序

    【程序说明】

   (1)实现24h钟的关键在于1s时钟脉冲M1013的利用。当程序开始执行，每秒钟C0计数1次，当计数到60次( 1min)后C0=On，C1计数1次，同时复位C0；同理，当C1计数到60次(1h)，C1=On，C2计数1次，同时复位C1；当完成24次计数(24h)，复位C2，又开新的24h的计数过程。

   (2)通过用C0来计“秒”，C1来计“分”，C2来计“时”，可以组成一个24h的时钟，“时”、“分”、“秒”、分别从C2、C1、C0读出。当C2的设定值等于12时，可得到一个标准的12h的时钟。
