台达DVP-PLC产品出入库数量监控程序设计范例

    产品出入库数量监控（32位上下数计数器）

    范例示意如图2-5所示。

    图2-5    范例示意

    【控制要求】

    对仓库内的产品数量进行监控，并且当仓库内的产品数量达到40000个时，开始报警。在仓库的入出口处均设置有检测产品的光电传感器。

    【元件说明】

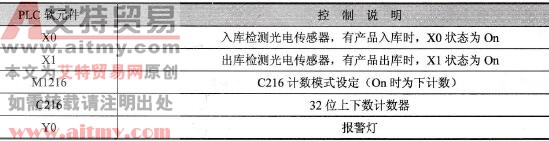

    元件说明见表2-3。

    表2-3    元件说明

    【控制程序】

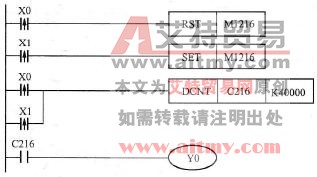

    控制程序如图2-6所示。

    图2-6    控制程序

    【程序说明】

   (1)本例的关键是利用32位的加减计数标志M1216来控制C216的上下计数。X0由Off→On变化一次，M1216=Off，C216为上计数；X1由Off→On变化一次，M1216=On，C216为下计数。

   (2)当C216的计数现在值到达40000时，C216=On，Y0变为On，警报灯亮。
