台达DVP-PLC多区段涂料机控制程序设计范例

多区段涂料机控制(DHSZ/DHSCR)

    范例示意如图10-4所示。

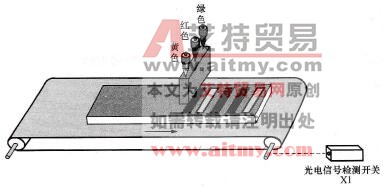

    图10-4    范例示意

    【控制要求】

    用红、黄、绿三种颜料对传送带上的产品进行涂料操作。传送带滚轴每转动1000圈，换一种喷涂颜料，三种颜料循环使用。例如：红、黄、绿、红、黄、绿、红……

    【元件说明】

    元件说明见表10-3。

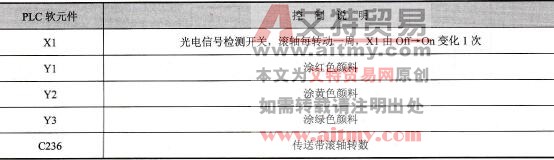

    表10-3    元件说明

    【控制程序】

    控制程序如图10-5所示。

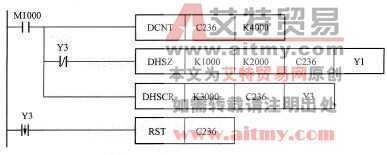

    图10-5    控制程序

    【程序说明】

   (1)光电开关X1为高速计数器C236的外部计数输入点。传送带滚轴每转一周，X0由Off→On变化一次，C236计数一次。

   (2)当C236现在值<K1000时（即传送带滚轴未转满1000转），Y1=On，执行涂红色颜料动作。

   (3)当K1000≤C236现在值≤K2000时（即传送带滚轴转数大于等于1000转，但未超过2000转），则Y1=Off，Y2=On，执行涂黄色颜料动作。

   (4)当K2000<C236现在值<K3000时（即传送带滚轴转数超过2000转，但未超过3000转），则Y1=Y2=Off，Y3=On，执行涂绿色颜料动作。Y3=On使得其动断触点断开，DHSZ指令不再被执行，但Y3=On的状态被保持。

   (5)当C236现在值≥K3000时，HSCR指令执行，Y3被复位为Off。在Y3由On→Off变化时，C236被清零。Y3=Off，Y3的动断触点闭合，DHSZ指令又被执行，C236又重新从零开始计数，又根据C236的现在值范围执行涂红、黄、绿颜料，如此反复循环。
