GE-PLC电源模块LED指示灯的故障信息

来源:艾特贸易2018-04-11

简介GE - PLC 的电源模块示意图如图 3-1 所示。电源模块上 LED 指示灯故障信息如下所述。 图 3-1 GE-PLC 的电源模块示意图 POWER :绿灯为外部供电正常。橘灯为电源模块上的开关处于关闭状态。

    GE - PLC的电源模块示意图如图3-1所示。电源模块上LED指示灯故障信息如下所述。

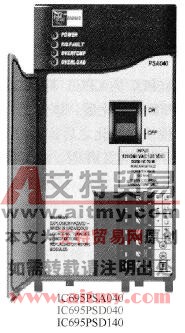

GE-PLC的电源模块示意图

    3-1    GE-PLC的电源模块示意图

   POWER:绿灯为外部供电正常。橘灯为电源模块上的开关处于关闭状态。白灯为外部输入电源异常。

   P/SFAULT:红灯为供电输出失败或者供给背板的电压不足。白灯为正常。

   OVERTEMP:橘灯为电源模块接近或者超过最大工作温度。白灯为正常。

   OVERLOAD:橘灯为负载接近或者超过电源模块的最大输出能力。白灯为正常。
