PLC的LD指令和LDI指令

    在梯形图中，每个逻辑行都是从左母线开始的，并通过各类常开触头或常闭触头与左母线连接，对应的指令应该用LD指令或LDI指令。

   LD指令称为“取指令”，其功能是使常开触头与左母线连接。

   LDI指令称为“取反指令”，其功能是使常闭触头与左母线连接。

    “LD”为取指令的助记符，“LDI”为取反指令的助记符。LD指令和LDI指令的操作元件可以是输入继电器X、输出继电器Y、辅助继电器M、状态继电器S、定时器T和计数器C中的任何一个。

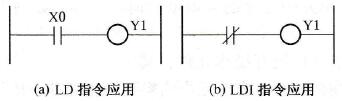

   LD指令和LDI指令的使用如图1所示。

    图1    LD指令和LDI指令使用图
