用PLC实现简易密码锁的控制工作任务

  一、任务要求

  密码锁有3个置数开关（12个按钮），分别代表3个十进制数，如所拨数据与密码锁设定相符，则3s后开启锁，20 s后重新锁上。本任务要求用功能指令实现控制。

  二、任务分析

  密码锁的密码由程序事先设好，如要解锁则从置数开关送入的数据要和密码相等，解决这个问题可以用功能指令中的比较指令实现。置数开关有12条输出线，分别接人X0~X3，X4~X7，X10~X13，其中XO~X3代表第一个十进制数，X4~ X7代表第二个十进制数，X10~X13代表第三个十进制数；密码锁的控制信号从YO输出。

    1．输入／输出点的确定

    从上面的分析可知，需要12个输入点，1个输出点，具体输入／输出点分配如表4 -3 -1所列。

表4 -3 -1  密码锁控制的输入／输出点分配表



    2．PLC控制接线图

    根据输入／输出点分配，PLC控制系统实现的密码锁控制线路如图4-3 -2所示。

    3．PLC梯形图

    本程序的设计假设程序事先设好的密码为K369，其具体梯形图设计如图4-3 -3所示。

图4 -3 -2  PLC控制系统实现的密码锁控制线路



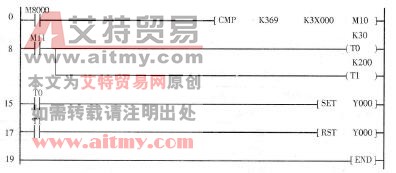

图4 -3 -3密码锁的梯形图
