触摸屏界面介绍

    为满足砌块成型机的控制要求，采用触摸屏，以实现实际生产中参数调整、产量统计和常见故障查询等功能。

   (1)触摸屏开启界面

    触摸屏启动后，显示如图11-11所示界面。

    界面上显示日期、时间等信息。当触摸任一界面后，就进入系统的主界面。

   (2)触摸屏主界面

    触摸屏主界面如图11-12所示，主界面上显示一些功能块的选择，手动操作、自动操作、参数设置、故障查询，按不同的功能块就进入相应的界面显示。



图11-11  触摸屏开启界面



图11-12触摸屏主界面

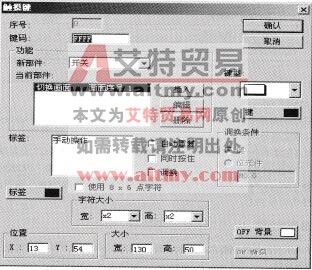

    这些功能块的触摸键设置过程如图11-13所示，在界面上放置一触摸键，设置好大小、位置，双击触摸键，把功能部件选为切换界面，再连接到需切换到的界面序号1，填写标签：“手动操作”。



图11-13触摸键的设置

   (3)手动操作界面

    在主界面上按下“手动操作”按键，就进入手动界面，如图11-14所示。



图11-14手动界面

    在界面上设置了各个动作的按钮，按相应的按钮，砌块成型机做出相应的动作。如果出现故障，则触摸屏出现声音警报，按“故障查询”键，进入故障查询界面查询故障。按“返回”键则回到主界面。

    (4)自动操作界面

    在主界面上按“自动操作”就进入如图11-15所示的自动操作界面，界面上设置了“启动”按键，触摸这个键后，砌块成型机开始自动工作，同时界面上显示工作的程序，当开始送板时，界面上的指示器“送板”就变为绿颜色，表示工作到送板这一步。依次类推，各个工作都能做出相应的显示。界面上还有“参数设置”、“故障查询”等键，触摸按键就进入相应的界面。



图11-15  自动操作界面

    (5)参数设置界面

    参数设置是触摸屏设计的重要内容，根据系统功能要求，分别设置了相应的时间参数。其中参数设置1主要是为了保证系统按生产顺序运行。参数设置2是为了便于查询故障点而设置的时间参数。参数设置界面如图11-16和图11-17所示。



图11-16参数设置1界面



图11-17参数设置2界面

    ①下料振动时间设定：根据不同配方或湿度设定不同的下料振动时间，按下料振动时间显示框，出现数字键盘，输入数字后确认结束。

    ②压头下压延时振动：在自动状态时压头下压到一定位置时模框开始振动，这可以用时间来控制。按参数设定键进入参数设定界面，按压头下压时间显示框输入数字后确认结束。

    ③送板延时时间：送板电动机启动后，延时一段时间送板行程开关才有效，在自动生产时送板电动机走完这段时间后模框开始下降，不必等到送板到位后。

    ④消振时间设定：产品成型后，延时一段时间消除振动电动机余振，保证砖的强度不被破坏。按“参数设定”键进入参数设定界面，按消振时间显示框弹出数字键盘，输入数字后按“ENT”键确认结束。

    ⑤搅料时间设定：进入延时设定界面，按搅料时间显示框，输入数字后按“ENT”键确认结束。

    ⑥开门时间设定：进入延时设定界面，按开门时间显示框，弹出数字键盘，输入数字后按“ENT”键确认结束。

    ⑦加料时间设定：进入延时设定界面，按加料时间显示框，弹出数字键盘，输入数字后按“ENT”键结束。

   (6)故障查询界面

    为便于系统出现故障时查找故障点，根据系统最容易出现故障的点设置了该界面。当系统的某一部位出现故障时，一方面在主界面上给出故障报警；另一方面可以通过故障查询界面查询到具体的故障点。故障查询界面如图11-18所示。



图11-18故障查询界面
