三组抢答器梯形图的绘制技术方法

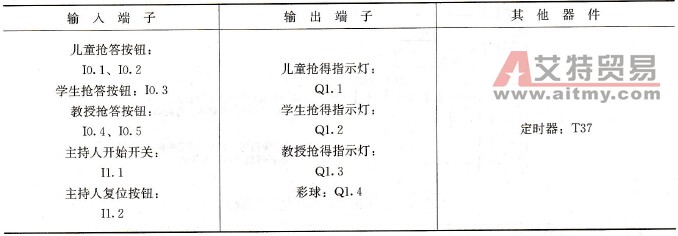

    儿童2人、青年学生1人和教授2人组成3组抢答。儿童任一人按钮均可抢得，教授需两人同时按钮可抢得，在主持人按钮同时宣布开始后5s内如有人抢答，则幸运彩球转动表示庆贺。    表4-6给出了本例PLC的端子分配情况。其中Q1.1～Q1.4分别代表儿童抢得、学生抢得、教授抢得及彩球转动四个事件，是本例的输出线圈，绘梯形图时仍针对每个输出以启一保停电路模式绘出草图，如图4-15所示。其后考虑各输出之间的制约。主要有以下几个方面：    表4-6    三组抢答器PLC端子分配表

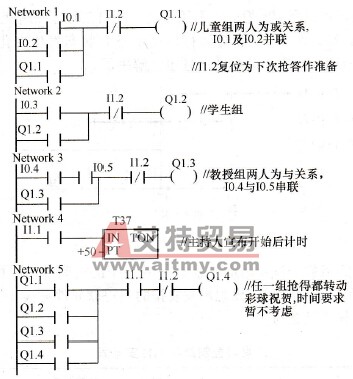

      图4-15    三组抢答器梯形图（草图）    (1)抢答器的重要功能是竞时封锁，也就是若已有某组按钮抢答，则其他组再按无效，体现在梯形图上，是Q1.1～Q1.3间的互锁，这要求在Q1.1～Q1.3支路中互串其余两个输出继电器的动断触点。    (2)按控制要求，只有在主持人宣布开始的5s内Q1.1～Q1.3接通才能启动彩球，且彩球启动后，该定时器也应失去对彩球的控制作用。因而梯形图4-15中串入了定时器的动断触点，且在两端并上了Q1.4的自保触点。完成后的梯形图如图4-16所示。

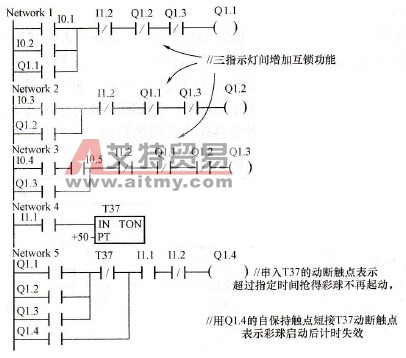

      图4-16    三组抢答器梯形图（完成）
