简单霓虹灯（礼花之光）PLC控制设计实验指导

    一、实验目的    1．熟悉部分应用指令的使用。    2．用PLC构成简单霓虹灯控制系统。    二、实验设备    1．三菱FX2N系列可编程控制器。    1台    2．FX - 20P型编程器。    1台    3．模拟开关板或礼花之光模拟板。    1块    三、实验内容    1．控制要求    由21个小灯组成的“礼花之光”板。由21个输出、21个小灯式发光二极管组成4层。最中间一层为Y0，第二层由Y1~Y4组成，第三层由Y5~Y14（8个组成），最外一层由Y15~Y24（8个组成）。要求启动X0后出现由里向外发光（时间可调）。    2．I/O分配表    输入X0，输出Y000~ Y024。    3．根据要求编出程序，并输入、调试、运行。    四、思考题    1．按照如下要求设计霓虹灯：L0~L20同时亮1 s后灭，L0~L20分别依次亮1 s后灭，L0~L20又同时亮1 s后灭，L20~L0分别依次亮1 s后灭，……如此循环。    2．改变（发光二极管）输出点发光的顺序（变化要求自设），设计新的霓虹灯。    3．如果把SFTL改为SFTL(P)会出现什么状态，是否需要改程序。    五、实验报告    六、参考程序    礼花之光控制参考程序梯形图如图9 -23所示。

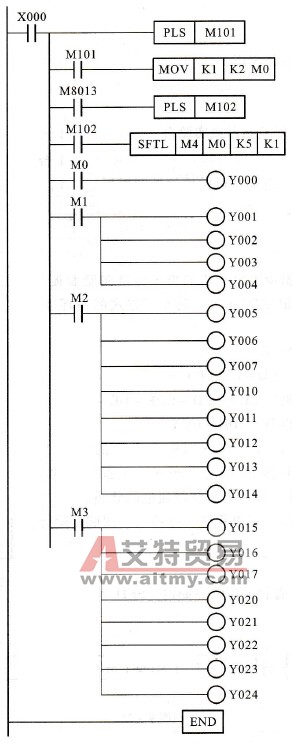

      图9-23    “礼花之光”控制梯形图
