台达DVP-PLC霓虹灯设计(ROL/ROR)程序设计范例

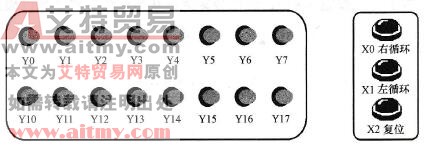

    范例示意如图8-1所示。

    图8-1    范例示意

    【控制要求】

   (1)按下右循环按钮，16个霓虹灯按照由小到大的编号(Y0～Y7、Y10～Y17)依次各亮200ms后熄灭。

   (2)按下左循环按钮，16个霓虹灯按照由大到小的编号(Y17～Y10、Y7～Y0)依次各亮200ms后熄灭。

   (3)左右循环工作状态可直接按下对应的按钮切换，不必先按下复位按钮停止霓虹灯运行。

   (4)按下复位按钮，不管霓虹灯是处在左循环还是右循环工作状态，所有霓虹灯都将熄灭。

    【元件说明】

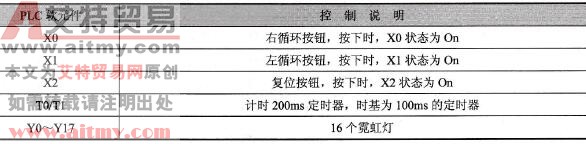

    元件说明见表8-1。

    表8-1    元件说明

    【控制程序】

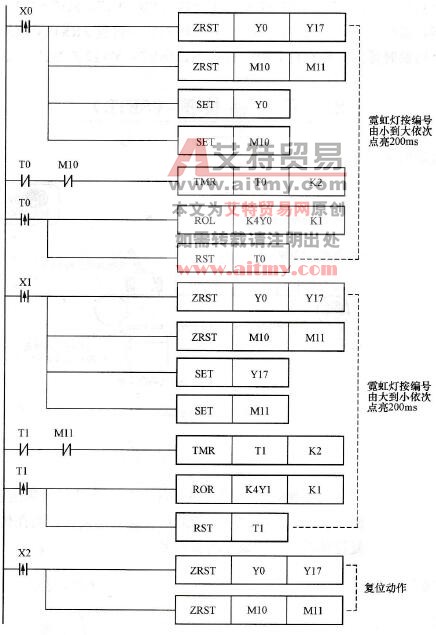

    控制程序如图8-2所示。

    图8-2    控制程序

    【程序说明】

   (1)按下右循环按钮，X0由Off→On变化一次，ZRST指令执行，Y0～Y17、M10～M11先被复位为Off状态，接着SET指令执行，Y0、M10被置位为On。M10=On，TMR指令执行，T0开始计时，200ms后T0由X0由Off→On变化一次，ROL指令执行一次，Y0为On的状态被移位到Y1，接着RST指令被执行，T0复位。

   (2)从下一个扫描周期开始，T0又开始计时，200ms后ROL指令又执行一次，Y1为On的状态被移位到Y2。如此，Y0～Y17将依次各亮200ms后熄灭，反复循环进行。

   (3)按下左循环按钮的工作流程与右移类似，不同的是用ROR指令代替了ROL指令，霓虹灯将由大到小的编号依次点亮200ms。

   (4)按下复位按钮，X2由Off→On变化一次，Y0～Y17、M10～M11都被复位，霓虹灯停止工作。需注意的是，在X0、X1上升沿触点后面设置ZRST指令的目的是使每次左右循环状态切换时霓虹灯所有灯处于熄灭状态，保证从Y0或者Y17开始点亮。
