S7-300 CPU模块的元件

来源：艾特贸易2017-07-10

简介S7 - 300 有多种不同型号的 CPU ，分别适用于不同等级的控制要求。有的 CPU 模块集成了数字量 I/O ，有的同时集成了数字量 I/O 和模拟量 I/O 。 CPU 内的元件封装在一个牢固而紧凑的塑料机

S7 - 300有多种不同型号的CPU，分别适用于不同等级的控制要求。有的CPU模块集成了数字量I/O，有的同时集成了数字量I/O和模拟量I/O。

CPU内的元件封装在一个牢固而紧凑的塑料机壳内，面板上有状态和错误指示LED、模式选择开关和通信接口（见图2-4）。微存储卡(MMC)插槽可以插入多达数兆字节的FEPROM微存储卡，用于掉电后程序和数据的保存。有的CPU只有一个MPI接口。

1．状态与故障显示LED

CPU模块面板上的LED（发光二极管）的意义如下：

1) SF（系统错误/故障显示，红色）：CPU硬件故障或软件错误时亮。

2) BF（总线错误，红色）：通信接口或总线有硬件故障或软件故障时亮。集成有多个通信接口的CPU有多个总线错误LED（BF1、BF2和BF3，见图2-5）。

CPL- 315 - 2DP

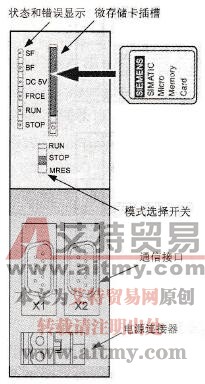

图2-4 CPL- 315 - 2DP

CPU 319 - 3PN/DP

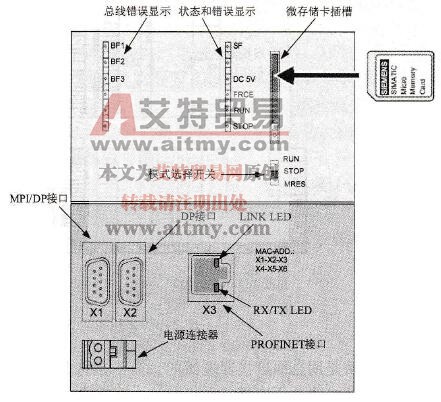

图2-5 CPU 319 - 3PN/DP

3) DC 51（+5V电源指示，绿色）：CPU和S7 - 300总线的SV电源正常时亮。

4) FRCE（强制，黄色）：至少有一个I/O点被强制时亮，正常运行时应取消全部强制。

5) RUN（运行模式，绿色）：CPU处于RUN模式时亮；启动期间以2 Hz的频率闪亮；HOLD（保持）状态时以0.5Hz的频率闪亮。

6) STOP（停止模式，黄色）：CPU处于STOP、HOLD状态或重新启动时常亮；请求存储器复位时以0.5 Hz的频率闪动，正在执行存储器复位时以2 Hz的频率闪动。

7) CPU 31x - 2PN/DP和CPU 319 -3PN/DP的link LED（见图2-5）亮表示PROFINET接口的连接处于激活状态，RX/TX LED亮表示PROFINET接口正在接收/发送数据。

2．CPU的操作模式

1) STOP（停机）模式：模式选择开关在STOP位置时，PLC上电后自动进入STOP模式，在该模式不执行用户程序，可以接收全局数据和检查系统。

2) RUN（运行）模式：执行用户程序，刷新输入和输出，处理中断和故障信息服务。

3) HOLD模式：在启动和RUN模式执行程序时遇到调试用的断点，用户程序的执行被挂起（暂停），定时器被冻结。

4) STARTUP（启动）模式：可以用模式选择开关或STEP 7启动CPU。如果模式选择开关在RUN或RUN -P位置，通电时自动进入启动模式。

5)老式的CPU使用钥匙开关来选择操作模式，它还有一种RUN -P模式，允许在运行时读出和修改程序。仿真软件PLCSIM的仿真CPU也有RUN -P模式，某些监控功能只能在RUN -P模式进行。

3．模式选择开关

CPU的模式选择开关各位置的意义如下：

1) RUN（运行）位置：CPU执行用户程序。

2) STOP（停止）位置：CPU不执行用户程序。

3) MRES（复位存储器）：MRES位置不能保持，在这个位置松手时开关将自动返回STOP位置。将模式选择开关从STOP位置扳到MRES位置，可以复位存储器，使CPU回到初始状态。工作存储器和S7 - 400的RAM装载存储器中的用户程序和地址区被清除，全部存储器位、定时器、计数器和数据块均被复位为零，包括有保持功能的数据。CPU检测硬件，初始化硬件和系统程序的参数，系统参数、CPU和模块的参数被恢复为默认的设置，MPI（多点接口）的参数被保留。CPU在复位后将MMC（微存储卡）里面的用户程序和系统参数复制到工作存储区。

复位存储器时按下述顺序操作：PLC通电后将模式选择开关从STOP位置扳到MRES位置，STOP LED熄灭Is，亮Is，再熄灭Is后保持亮。松开开关，使它回到STOP位置。3s内又扳到MRES位置，STOP LED以2Hz的频率至少闪动3s，表示正在执行复位，最后STOP LED一直亮，复位结束后松开模式选择开关。
