S7-400 CPU模块的技术规范

来源:艾特贸易2017-07-22

简介S7-400 CPU 模块的技术参数如表 2-4 和 2-5 所示。 S7 - 400 的 CPU 通过 IM 467 接口模块可以扩展 4 个 DP 主站,通过 CP 443 -5 Extended 可以扩展 10 个 DP 主站。通过 PN 模式的 CP 443 -1 EX41 ,中央机架

    S7-400 CPU模块的技术参数如表2-42-5所示。

   S7 - 400CPU通过IM 467接口模块可以扩展4DP主站,通过CP 443 -5 Extended可以扩展10DP主站。通过PN模式的CP 443 -1 EX41,中央机架最多可以扩展4PN控制器。过程映像最多可以分为15个区。CPU 414 -3 PN/DPCPU 414 -3的参数基本上相同,前者有一个MPI/DP接口,一个DP接口,还有一个PROFINET接口。CPU 416 -3 PN/DPCPU 416 -3的参数基本上相同,CPU 416 - 3PN/DPCPU 414 - 3PN/DP的通信接口相同。

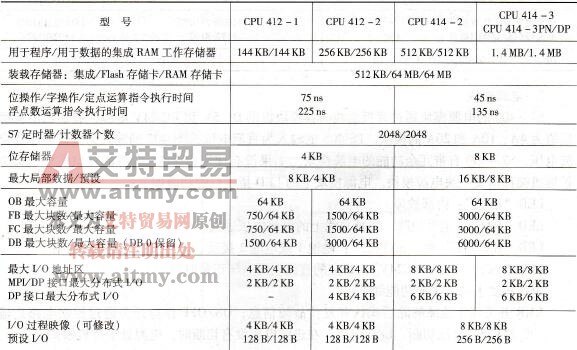

    2-4    CPU 412CPU 414的技术参数

CPU 412与CPU 414的技术参数

CPU 412与CPU 414的技术参数

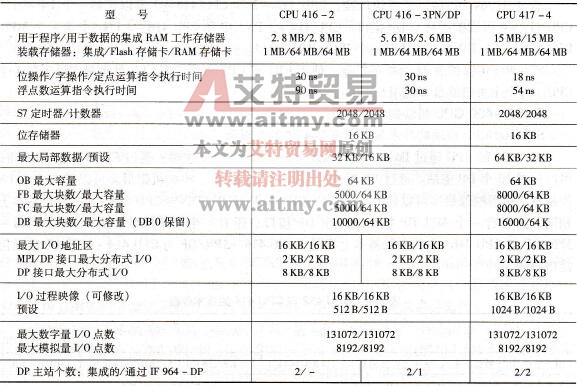

    2-5    CPU 416CPU 417的技术参数

CPU 416与CPU 417的技术参数
