S7-300 CPU模块的外部连接

    对于紧凑型CPU，模块除DC电源输入外，还需要连接CPU集成的I/O点。开关量I/O的点数与CPU规格有关，集成开关量I/O的连接形式为DC24V电源输入／电源输出，I/O所需要的DC24V电源由外部供给。

    对于CPU312C模块，安装有带20个连接端（引脚）的连接器Xl（或Xll），连接端2M（12号引脚）连接输入信号的电源OV端，输入端（2～11号引脚）连接开关量输入接点，接点的另一端与输入信号的DC24V电源端相连。

    6个开关量输出点需要通过连接端1L+（13号引脚），由外部提供DC24V电源；输出端（14～19号引脚）连接负载，负载另一端与电源OV相连。

对于CPU313C-2 (2DP、2PtP)模块，共有16点开关量输入与16点开关量输出，安装有带40个连接端（引脚）的连接器Xl（或Xll）。模块连接如图2-7所示。



图2-7  CPU313C-2的连接

    图2-7中，连接端1M（20号引脚）连接输入信号的电源OV端，输入端(2～9、12～19号引脚)连接16个开关量输入接点，接点的另一端与输入信号的DC24V电源端相连，电源DC24V端还需要与1L+（1号引脚）连接。

    16个开关量输出点需要通过连接端2L+、3L+（21、31号引脚），由外部提供DC24V电源；输出端（22～29、32～39号引脚）连接负载，负载另一端及模块的2M、3M端(30、40号引脚)与电源OV相连。

    对于CPU313C、CPU314C-2 (2DP、2PtP)模块，共有24点开关量输入与16点开关量输出，安装有带30个连接端（引脚）的连接器Xl（或Xll）与40个连接端（引脚）的连接器X2（或X12），其中，X2（或X12）用于连接16点输入/16点输出，连接方式与CPU312C-2DP相同，Xl（或Xll）用于连接其余8点输入与模拟量输入。具体连接方式如图2-8所示。

    S7-300紧凑型PLC的全部CPU模块，集成I/O点除可以作为一般的开关量I/O点使用外，还可以作为高速计数输入、频率测量输入、脉冲输出等使用。

当做为内部集成高速计数输入、频率测量输入、脉冲输出功能使用时，其连接方式根据不同的CPU型号有所不同，作用与功能需要通过PLC的“硬件组态”予以定义，作为高速计数输入、频率测量输入、脉冲输出使用的I/O点不可以再作为开关量I/O使用。

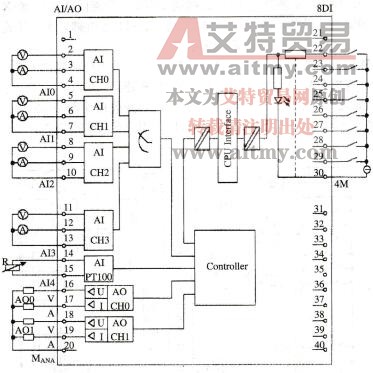

图2-8  CPU313C/314C-2的Xl(或Xll)的连接
