总线型网络

总线型网络可以由光纤连接OLM或双绞线连接ELM组成，OLM最多可以级联11个，每两个OLM之间的距离最远可达3100m，其结构如图6-19所示。

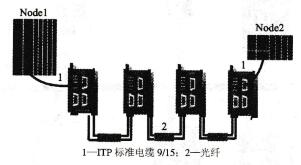

图6-19 0LM连接的总线型网络

ELM最多可以级联13个，通过ITP电缆最远可达100m，如图6-20所示。

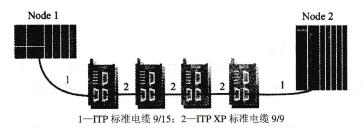

图6-20 ELM连接的总线型网络

    总线型网络的优点是可达到较远的通信距离，但如果中间某一个连接模块出现故障，则整个系统的通信中断。
