台达DVP-PLC自保持与解除回路（SET/RST）程序设计范例

    范例示意如图1-18所示。

    图1-18    范例示意

    【控制要求】

    按下START按钮，抽水泵运行，开始将容器中水抽出；按下STOP按钮或容器中水为空时，抽水泵自动停止工作。

    【元件说明】

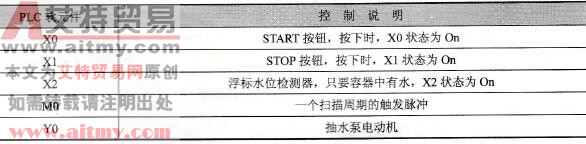

    元件说明见表1-9。

    表1-9    元件说明

    【控制程序】

    控制程序如图1-19所示。

    图1-19    控制程序

    【程序说明】

   (1)只要容器中有水，X2=On，按下START按钮时，X0=On，SET指令被执行，Y0被置位，抽水泵电动机开始抽水。

   (2)当按下STOP按钮，X1=On，PLS指令执行，M0接通一个扫描周期，RST指令执行Y0被复位，水泵电动机停止抽水。另外一种停止抽水的情况是：当容器水抽干后，X2=Off, X2的动断触点接通，PLS指令执行，M0接通一个扫描周期，RST指令执行，Y0被复位，抽水泵电动机停止抽水。
