台达DVP-PLC传统自保持回路与SET/RST应用程序设计范例

    【动作要求】

    按下开灯按钮，灯点亮；按下关灯按钮，灯熄灭。

    【元件说明】

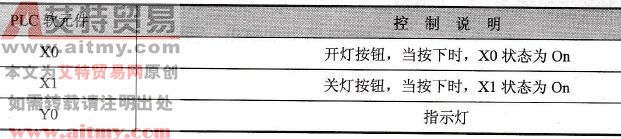

    元件说明见表1-8。

    表1-8    元件说明

    【控制程序】

   (1)传统自保持回路程序如图1-16所示。

    图1-16    传统自保持回路程序

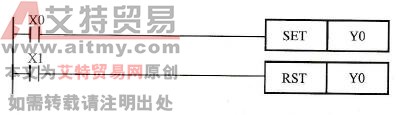

   (2) SET/RST自保持回路程序如图1-17所示。

    图1-17    SET/RST自保持回路程序

    【程序说明】

   (1)以上两范例的动作皆为X0由Off→On变化时，Y0常On；X1由Off→On变化时，则Y0常Off。

   (2)若X0、X1同时动作时，则停止信号优先，即Y0会变为Off,指示灯熄灭。
