什么是RS-485总线

    1)简介

    在自动化领域，随着分布式控制系统的发展，迫切需要一种总线能适应远距离的数字通信。在RS-422标准的基础上，EIA研究出了一种支持多节点、远距离和接收高灵敏度的RS-485总线标准，如图10-30所示。RS-485标准采用平衡式发送、差分式接收的数据收发器来驱动总线，具体规格要求如下：

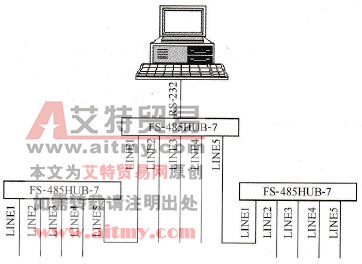

    图10-30    RS-485现场总线的连接

   (1)接收器的输入电阻RIN≥12kΩ；

   (2)驱动器能输出±7V的共模电压；

   (3)输入端的电容≤50pF；

   (4)在节点数为32个，配置了120Ω的终端电阻的情况下，驱动器至少能输出电压1.5V（终端电阻的大小与所用双绞线的参数有关）；

   (5)接收器的输入灵敏度为200mV[即(V+)-(V-)≥0.2V，表示信号“0”；(V+)-（V-）≤-0.2V，表示信号“1”]。

   2)应用

    这种通信接口允许在简单的一对双绞线上进行多点双向通信，它所具有的噪声抑制能力、数据传输速率、电缆长度及可靠性是其他标准无法比拟的。正因为此，许多不同领域都采用RS-485作为数据传输链路，如汽车电子、电信设备局域网、智能楼宇等。这项标准得到广泛接受的另外一个原因是它的通用性，RS-485标准只对接口的电气特性做出规定，而不涉及接插件电缆或协议，在此基础上用户可以建立自己的高层通信协议。

   3)显著特点

   RS-485的电气特性：逻辑“1”以两线间的电压差为+(2～6)V表示；逻辑“0”以两线间的电压差为-(2～6)V表示。接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL电路连接。RS-485的显著特点如下：

   (1) RS-485的数据最高传输速率为10Mb/s；

   (2) RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干扰能力增强，即抗噪声干扰性好；

   (3) RS-485接口的最大传输距离标准值为4000英尺，实际上可达3000m；

   (4) RS-485接口在总线上时允许连接多达128个收发器，即具有多站能力，这样用户可以利用单一的RS-485接口方便地建立起设备网络。
