什么是HART协议

    1)简介

    可寻址远程传感器高速通道的开放通信协议( Highway Addressable RemoteTransducer，HART)，是美国Rosement公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。HART装置提供具有相对低的带宽、适度响应时间的通信。HART协议采用基于Bell202标准的FSK频移键控信号，在低频的4～20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通信，数据传输率为1.2Mb/s。由于FSK信号的平均值为0，不影响传送给控制系统模拟信号的大小，保证了与现有模拟系统的兼容性。在HART协议通信中，主要的变量和控制信息由4～20mA传送，在需要的情况下，另外的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问。经过二十多年的发展，HART技术在国外已经卜分成熟，并已成为全球智能仪表的工业标准，如图10-25所示为HART协议信息结构形式。

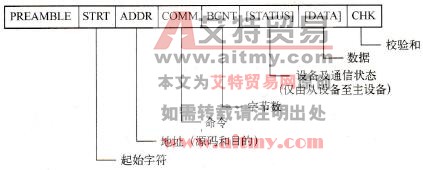

    图10-25    HART协议信息结构形式

    2)显著特点

   (1) HART通信采用的是半双工的通信方式，其特点是在现有模拟信号传输线上实现数字信号通信，属于模拟系统向数字系统转变过程中的过渡性产品，因而在当前的过渡时期具有较强的市场竞争能力，得到了较快发展。

   (2)现场设备中通常可发现同时存在三类命令：HART规定了一系列命令，按命令方式工作。它有三类命令，第一类称为通用命令，是所有设备都理解、执行的命令；第二类称为一般行为命令，所提供的功能可以在许多现场设备（尽管不是全部）中实现，这类命令包括最常用的现场设备的功能库；第三类称为特殊设备命令，以便于工作在某些设备中实现特殊功能，这类命令既可以在基金会中开放使用，又可以为开发此命令的公司所独有。

   (3) HART采用统一的设备描述语言DDL。
