台达DVP-PLC先入信号优先回路程序设计范例
来源:艾特贸易2018-01-19
简介范例示意如图 1-23 所示。 图 1-23 范例示意 【控制要求】 (1) 有小学生、中学生、教授 3 组选手参加智力竞赛。要获得回答主持人问题的机会,必须抢先按下桌上的抢答按钮。任何一组抢

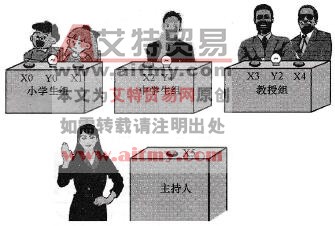

范例示意如图1-23所示。
图1-23 范例示意
【控制要求】
(1)有小学生、中学生、教授3组选手参加智力竞赛。要获得回答主持人问题的机会,必须抢先按下桌上的抢答按钮。任何一组抢答成功后,其他组再按按钮无效。
(2)小学生组和教授组桌上都有两个抢答按钮,中学生组桌上只有一个抢答按钮。为给小学生组一些优待,其桌上的X0和X1任何一个抢答按钮按下,Y0灯都亮;而为了限制教授组,其桌上的X3和X4抢答按钮必须同时按下时,Y2灯才亮;中学生组按下X2按钮,Y1灯亮。
(3)主持人按下X5复位按钮时,Y0、Y1、Y2灯都熄灭。
【元件说明】

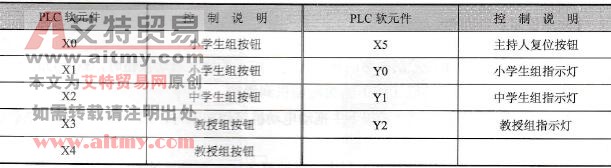

元件说明见表1-12。
表1-12 元件说明
【控制程序】

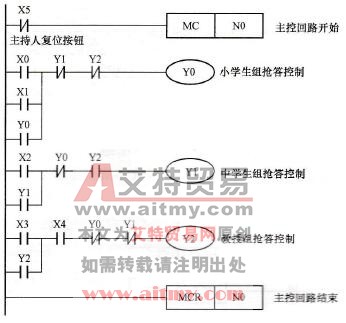

控制程序如图1-24所示。
【程序说明】
(1)主持人未按下按钮时,X5=Off,[MCN0]指令执行,MC~MCR之间程序正常执行。
图1-24 控制程序
(2)小学生组两个按钮为并联连接,教授组两个按钮为串联连接,而中学生组只有一个按钮,任何一组抢答成功后都是通过自锁回路形成自保,即松开按钮后指示灯也不会熄灭。
(3)其中一组抢答成功后,通过互锁回路,其他组再按按钮无效。
(4)主持人按下复位按钮后,X5=On,[MC N0]指令不被执行,MC~MCR之间程序不被执行。Y0、Y1、Y2全部失电,所有组的指示灯熄灭。主持人松开按钮后,X5=Off,MC~MCR之间程序又正常执行,进入新一轮的抢答。
