台达DVP-PLC实现一个寄存器上下8位的位数交换(XCH)程序设计范例

    【控制要求】

    一个D的数据长度为word（16位），而一个word由4个位数“Nibble”组成。实现每隔1s D0的NB0/NB1、NB2/NB3数据互换。控制要求如图6-8所示。

    图6-8    控制要求

    【元件说明】

    元件说明见表6-6。

    表6-6    元件说明

    【控制程序】

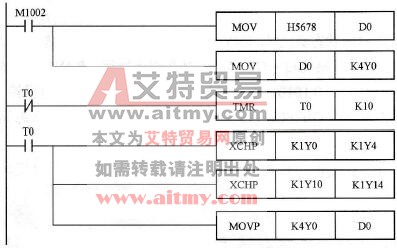

    控制程序如图6-9所示。

    图6-9    控制程序

    【程序说明】

    程序先将D0的16bit（4个0.5 Byte）的数据存放到Y0～Y17中。当1s的定时时间到后，T0由Off→On变化，XCHP指令执行一次，K1Y0与K1Y4、K1Y10与K1Y14进行数据交换，交换完成后的数据再传送到D0，完成D0的NB0/NB1、NB2/NB3资料互换。
