GE-PLC CPU模块LED指示灯的故障信息

来源:艾特贸易2018-04-11

简介GE - PLC 的 CPU 模块示意图如图 3-2 所示。 CPU 模块上 LED 指示灯故障信息如下所述。 图 3-2 GE - PLC 的 CPU 模块示意图 CPUOK :绿灯为 CPU 通过上电自诊断程序,并且功能正常。绿灯闪烁( E

    GE - PLCCPU模块示意图如图3-2所示。CPU模块上LED指示灯故障信息如下所述。

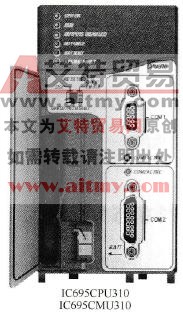

GE - PLC的CPU模块示意图

    3-2   GE - PLCCPU模块示意图

   CPUOK:绿灯为CPU通过上电自诊断程序,并且功能正常。绿灯闪烁(ENRUN同时闪烁)为CPU处于启动模式,等待串口的固件更新信号。白灯为CPU有问题。

   RUN:绿灯为CPU处于运行模式。白灯为CPU处于停止模式。

   OUTPUTSENABLED:绿灯为扫描输出有效。白灯为扫描输出失效。

   I/OFORCE:橘灯为CPU数据有强制值。白灯为正常。

   BATTERY:红灯为CPU电池电量耗尽。红灯闪烁为CPU电池电量低。白灯为正常。

   SYSTEMFAULT:红灯为CPU故障或者处于停止模式。白灯为正常。

   COM1ACTIVE/COM2ACTIVE:绿灯闪烁为对应端口信号激活。
