组合流程及虚拟状态

   (1)对于某些不能直接编程的分支、汇合组合流程，需要经过某些变换才能进行编程，如图3 -7 -7所示。

   (2)有一些分支、汇合状态的状态转移图，既不能直接编程，又不熊采用变换后编程；就需要在汇合线到分支线之间插入一个状态，以改变直接从汇合线到下一个分支线的状态转移，称为虚拟状态，如图3 -7 -8所示。



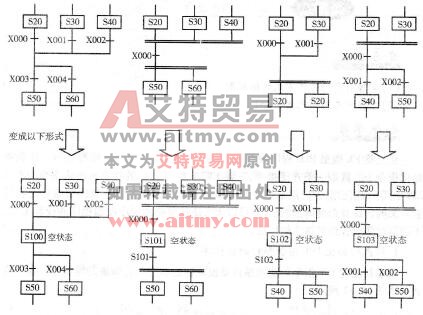

图3 -7 -7不能直接编程状态转移图的变换示例



图3 -7 -8组合流程虚拟状态的设置示例
