台达DVP-PLC自锁控制回路程序设计范例

    范例示意如图1-10所示。

    图1-10    范例示意

    【控制要求】

   (1)按下START按钮一次，吊扇运转；按下STOP按钮一次，吊扇停止。

   (2)按下TEST按钮，测试吊扇电动机是否运转正常。

    【元件说明】

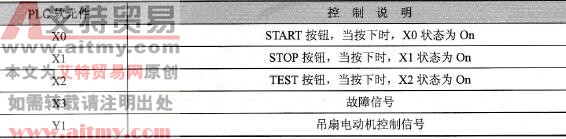

    元件说明见表1-5。

    表1-5    元件说明

    【控制程序】

    控制程序如图1-11所示。

    图1-11    控制程序

    【程序说明】

   (1)轻按一下START按钮，X0=On，在没有故障的情况下(X3=Off)，吊扇运转。这需通过一个自锁电路来实现，其原理是把输出Y1拉回来当做一个输入条件来实现，避免为了让吊扇运转而一直按着START按钮。

   (2)按下STOP按钮，X1=On，Y1=Off，吊扇停止运转。

   (3)当故障发生(X3=On)时，Y1=Off，吊扇停止运转。

   (4)按下TEST按钮，X2=,n，在吊扇无故障(X3=Off)情况下，Y1=On，吊扇运行；松开TEST按钮，吊扇即停止运行，达到测试吊扇电动机是否正常的目的。
