台达DVP-PLC液体混合自动控制系统程序设计范例

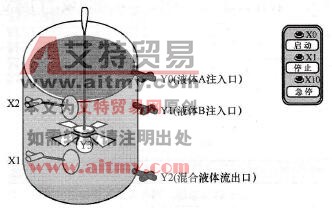

    范例示意如图3-24所示。

    图3-24    范例示意

    【控制要求】

    按下启动按钮后，自动按顺序向容器注入A、B两种液体。到达规定的注入量后，由搅拌机对混合液体进行搅拌。搅拌均匀后打开阀门让混合液体从流出口流出。

    【元件说明】

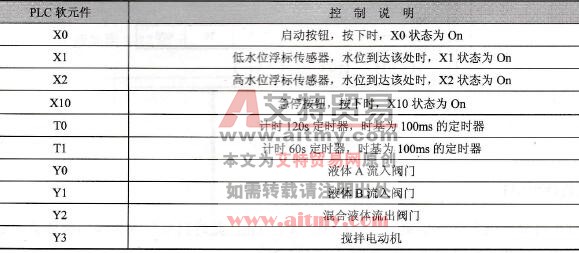

    元件说明见表3-10。

    表3-10    元件说明

    【控制程序】

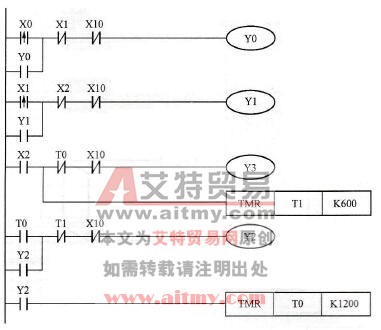

    控制程序如图3-25所示。

    图3-25    控制程序

    【程序说明】

   (1)按下启动按钮，X0=On，Y0=On并自保，阀门打开注入液体A，直到碰到低水位浮标传感器后停止液体A注入。

   (2)碰到低水位浮标传感器后，由X1由Off→On动作，Y1=On并自保，直到碰到高水位浮标传感器后停止液体B注入。

   (3)碰到低水位浮标传感器后，X2=On，Y3=On，搅拌电动机开始工作，同时定时器T0开始计时，60s后，T0=On，Y3被关断，搅拌电动机停止工作，Y2=On并自保，混合液体开始流出。

   (4) Y2=On后，定时器T1开始执行，到达预设值120s后，T1=On，Y2被关断，混合液体停止流出。

   (5)当系统出现故障时，按下急停按钮，X10=On，其动断触点关断，所有输出均被关断，系统停止工作。
