台达DVP-PLC依时序延时输出程序设计范例

    依时序延时输出（3台电动机顺序启动）

    范例示意如图3-7所示。

    图3-7    范例示意

    【控制要求】

    按下启动按钮，油泵电动机立即启动，延时10s后主电动机启动，又延时5s后辅助电动机启动；按下停止按钮，所有电动机立刻停止运行。控制要求如图3-8所示。

    【元件说明】

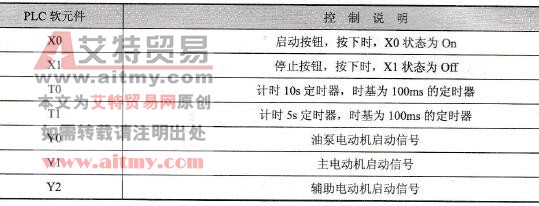

    元件说明见表3-4。

    图3-8    控制要求

    表3-4    元件说明

    【控制程序】

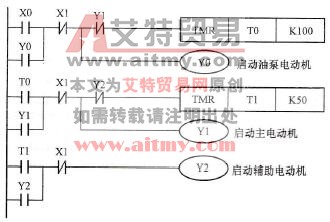

    控制程序如图3-9所示。

    图3-9    控制程序

    【程序说明】

   (1)按钮X0由Off→On动作时，X0=On，X0的动合触点导通，所以Y0导通并自保，油泵电动机立即启动，开始给润滑系统供油；同时，[TMR T0 K100]指令执行，当到达10s的预设时间后，T0动合触点导通。M10=On时，[RST Y0]指令被执行，Y0被复位为Off，电磁阀被关断。

   (2)当T0动合触点On时，Y1导通并自保，主电动机被启动，T0定时器被关断；同时，[TMR T1 K50]指令执行，当到达5s的预设时间后，T1动合触点导通。

   (3)当T1动合触点On时，Y2导通并自保，辅助电动机被启动，T1定时器被关断。

   (4)按钮X1由Off→On动作时，X1的动断触点被关断，Y0、Y1、Y2被关断，油泵电动机、主电动机、辅助电动机都停止运行。
