状态转移图的基本结构

来源:艾特贸易2019-09-01

简介状态转移图的基本结构可分为单序列、选择序列、并行序列、循环序列和复合序列 5 种。 1 .单序列 单序列结构如图 3-6-7(a) 所示。 2 .选择序列 选择序列的结构如图 3 -6-7(b) 所示。图


  状态转移图的基本结构可分为单序列、选择序列、并行序列、循环序列和复合序列5种。

  1.单序列

  单序列结构如图3-6-7(a)所示。

  2.选择序列

  选择序列的结构如图3 -6-7(b)所示。图中共有两个分支,根据分支转移条件de来决定究竟选择哪一个分支。

  3.并行序列

  若在某一步执行完后,需要同时启动若干条分支,那么这种结构称为并行序列,如图3 -6 -7(c)所示。

  4.循环序列

  循环序列用于一个顺序过程的多次反复执行,如图3 -6 -7(d)所示。当S21步为活动步,且满足转移条件c时,就回到SO步开始新一轮的循环。

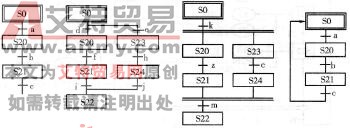

 图3 -6 -7状态转移图的基本结构

    3 -6 -7状态转移图的基本结构

(a)单序列;(b)选择序列;(c)并行序列;(d)循环序列

  5.复合序列

  复合序列就是一个集单序列、选择序列、并行序列和循环序列于一体的结构。向下方的状态直接转移或向系列外的状态转移称为跳转,向上方的状态转移则称为重复或循环,如图3 -6 -8所示。

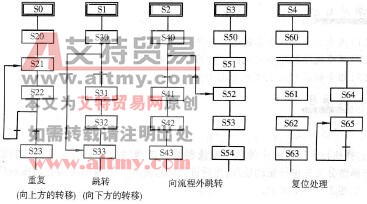

 图3 -6 -8复合序列的状态转移图

    3 -6 -8复合序列的状态转移图

(a)重复,(向上方的转移);(b)跳转,(向下方的转移);(c)向流程外跳转;(d)复位处理
