台达DVP-PLC交替输出回路程序设计范例

    交替输出回路（输出具停电保持）

   (1)第1次按下按钮，灯被点亮，第2次按下按钮，灯熄灭，第3次按下按钮，灯被点亮，第4次按下按钮，灯熄灭。以此类推，按钮在1、3、5次被按下时，灯被点亮并保持；而2、4、6次被按下时，灯熄灭。

   (2)重新上电后，指示灯仍保持断电前的状态。

    【元件说明】

    元件说明见表1-10。

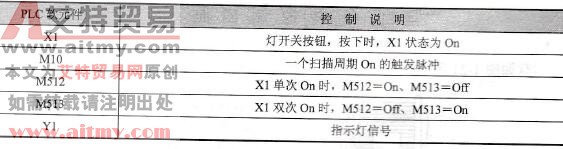

    表1-10    元件说明

    【控制程序】

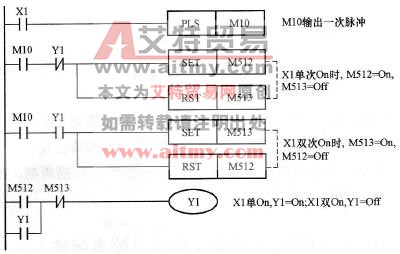

    控制程序如图1-20所示。

    【程序说明】

   (1)第1次（单次）按下按钮。按下按钮后，X1=On，[PLS M10]指令执行，M10导通一个扫描周期。M10=On，且Y1=Off（Y1动断触点导通），所以第2行程序的SET和RST指令执行，M512被置位，M513被复位，而第3行程序中，Y1动合断点断开，所以SET和RST指令不执行。最后一行程序中，因M512=On，M513=Off，所以Y1线圈导通，灯被点亮，直到再次按下按钮。

    图1-20    控制程序

    从第2个扫描周期开始，因M10=Off，所以第2行和第3行的SET和RST指令都不执行，M512和M513的状态不变，灯保持点亮的状态，直到再次按下按钮。

   (2)第2次（双次）按下按钮。按下按钮后，X1=On，M10导通一个扫描周期。因Y1的状态为On，与第1次按下按钮相反，第3行的SET和RST将被执行，M513被置位，M512被复位，而第2行的SET和RST指令因Y1动合触点断开而不被执行。因M512=Off，M513=On，所以Y1线圈断开，灯熄灭。

    从第2个扫描周期开始，因M10=Off，所以第2行和第3行的SET和RST指令都不执行，M512和M513的状态不变，灯保持熄灭的状态，直到再次按下按钮。

   (3)利用API 66 ALT指令也可实现On/Off交替输出功能。
