台达DVP-PLC互锁控制回路程序设计范例

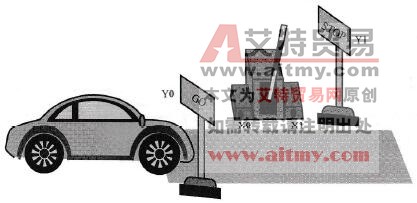

    范例示意如图1-12所示：

    图1-12    范例示意

    【控制要求】

    停车场检票口为单车道，通过交通控制指示灯，保证在任何时刻只有一辆车通过，避免进入停车场的车和离开停车场的车发生“撞车”事故。

    【元件说明】

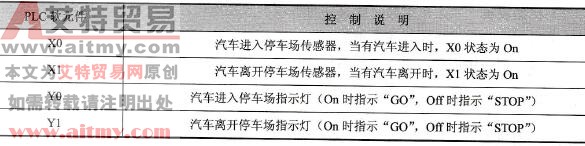

    元件说明见表1-6。

    表1-6    元件说明

    【控制程序】

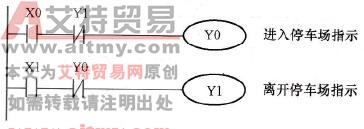

    控制程序如图1-13所示。

    图1-13    控制程序

    【程序说明】

   (1)停车场用两个指示灯牌来分别指示汽车进入和离开。利用互锁结构保证只有一个指示灯牌为“GO”状态，保证车辆进出正常，不会“撞车”。

   (2)当汽车进入停车场靠近检票栏时，X0（进入传感器）为On，Y0=On，进入停车场指示灯牌指示“GO”。同时，离开停车场指示灯被关断，指示为“STOP”，允许汽车进入停车场，禁止汽车离开。

   (3)当汽车离开停车场靠近检票栏时，X1（离开传感器）为On，Y1=On，离开停车场指示灯牌指示“GO”，离进入停车场指示灯牌指示“STOP”。
