台达DVP-PLC连续D总和计算程序设计范例

    【控制要求】

    实现从D101开始的N个D寄存器总和计算。N长度可以自己定义，计算结果存放在D100中，当运算结果小于K-32768或大于K32767时，对应的借位和进位标志指示灯点亮。

    【元件说明】

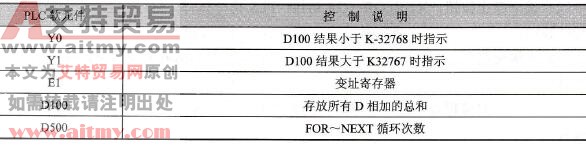

    元件说明见表4-1。

    表4-1    元件说明

    【控制程序】

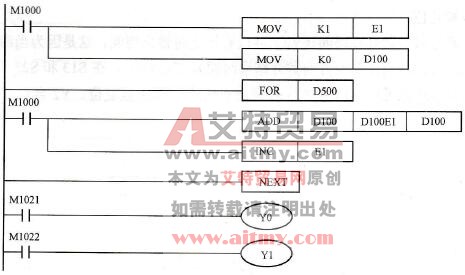

    控制程序如图4-1所示。

    图4-1    控制程序

    【程序说明】

   (1)本例的关键是利用变址寄存器E1配合FOR～NEXT循环来实现加数的变化。E1=K1，加数D100E1代表D101，E1=K2，加数D100E1代表D102，依此类推，E1=K10，加数D100E1代表D110。

   (2)连续相加的N个数由FOR～NEXT循环执行次数决定，而FOR～NEXT循环执行次数由D500值决定，D500小于等于1时，循环执行次数视为1。假设D500=K10，则FOR～NEXT执行10次，才继续执行NEXT后的程序。

   (3)第1次执行FOR～NEXT循环时，E1=K1，D100E1代表D101，ADD指令执行，D100与D101相加的结果存放在D100中。因被加数D100=K0，所以存放加法运算结果的D100的内容值就为D101中数值，同时INC指令执行，E1变为K2。

   (4)第2次执行FOR～NEXT循环时，E1=K2，D100E1代表D102，ADD指令执行，D100与D102相加的结果存放在D100中。因被加数D100=D101，D100的内容值就为D101与D102中数值相加。

   (5)依此类推，执行到第10次时，D100内容值为D101、D102、D103、D104、D105、D106、D107、D108、D109、D110中所有数值相加。

   (6)当相加结果数值小于K-32768时，M1021=On，输出线圈Y0导通，借位指云灯亮；当相加结果数值大于K32767时，M1022=On，输出线圈Y1导通，进位指示灯亮。
