台达DVP-PLC崩应测试系统（延长计时）程序设计范例

    范例示意如图3-16所示。

    图3-16    范例示意

    【控制要求】

   PLC产品经过2.5h崩应测试后，崩应测试完成指示灯亮，提醒作业员从崩应房取出PLC。控制要求时序如图3-17所示。

    图3-17    控制要求时序

    【元件说明】

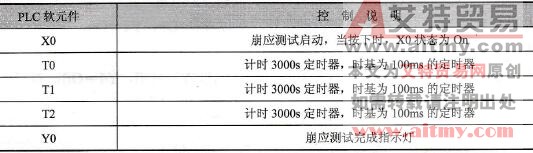

    元件说明见表3-7。

    表3-7    元件说明

    【控制程序】

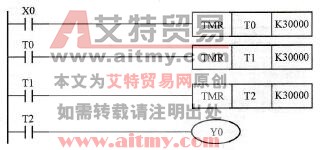

    控制程序如图3-18所示。

    图3-18    控制程序

    【程序说明】

   (1) 16位定时器的最长计时时间为100ms×32767=3276.7s，所以在超过1h (3600s)的应用场合一个定时器不能满足要求，需用多个定时器来实现计时时间的延长。计时总的时间变为所有定时器计时时间之和。

   (2)当按下崩应测试启动按钮后，X0=On，定时器T0开始计时，经过100ms×30000=3000s后，T0动合触点导通，T1开始计时。又经过100ms×30000=3000s后，T1动合触点导通，T2开始计时。再经过100ms×30000=3000s后，T2动合触点导通，Y0=On，崩应测试完成指示灯点亮。崩应测试总的时间为3000s+3000s+3000s=9000s=150min=2.5h。

   (3)利用API 169 HOUR指令也可实现长时间的定时功能。
