台达DVP-PLC有趣的喷泉程序设计范例

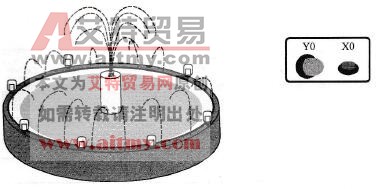

    范例示意如图3-38所示。

    图3-38    范例示意

    【控制要求】

   (1)按下喷泉启动开关后，喷泉工作指示灯一直保持亮的状态。

   (2)在喷泉工作指示灯亮2s后，循环执行下面动作：中央喷水灯→中央喷水阀→环状灯→环状喷水阀。每个动作持续时间为2s。

    【元件说明】

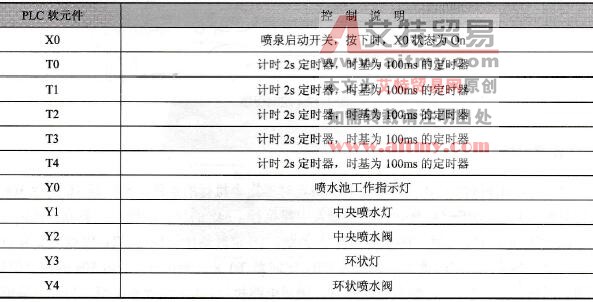

    元件说明见表3-16。

    表3-16    元件说明

    【控制程序】

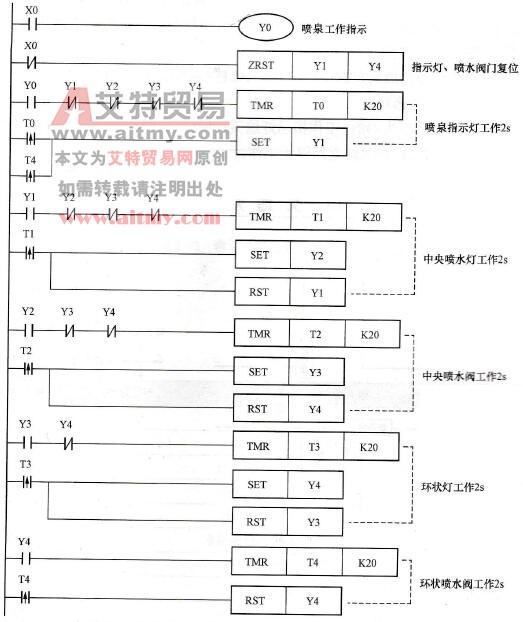

    控制程序如图3-39所示。

    图3-39    控制程序

    【程序说明】

   (1)当按下启动开关时，X0=On，Y0线圈导通，工作指示灯点亮。利用Y0=On作为第一个定时器T0执行的条件，2s定时时间到达后，T0由Off→On变化，[SET Y1]指令执行，Y1=On，中央喷水灯打开。因工作指示灯工作过程中一直为亮，所以在T0由Off→On变化时，只去做[SET Y1]的动作，而不去做[RST Y0]的动作。

   (2)同样，用Y1=On作为第二个定时器指令T1执行的条件，用Y2=On作为第三个定时器指令T2执行的条件，用Y3=On作为第四个定时器指令T3执行的条件，保证Y1～Y4的顺序动作。

   (3)中央喷水灯、喷水阀、环状喷水灯、环状喷水阀需要顺序动作，所以在T1、T2、T3由Off→On变化时，“SET”下次动作的同时，还需去做“RST”本次的动作。用Y1、Y2、Y3、Y4的动断触点来关断定时器，确保本次动作执行时，前一个动作的定时器被关闭。

   (4)最后一个动作完成后，T4的上升沿“RST”本次动作后，同时去“SET”第一个动作Y1，开始第二轮的循环。

   (5) X0=Off，Y0变为Off,工作指示灯熄灭，同时ZRST指令执行，Y1、Y2、Y3、Y4被复位，所有的阀门、喷水灯立即停止工作。
