台达DVP-PLC人工养鱼池水位监控系统(闪烁电路)程序设计范例

来源:艾特贸易2018-01-19

简介范例示意如图 3-13 所示。 图 3-13 范例示意 【控制要求】 (1) 当人工养鱼池水位不在正常水位时,自动启动给水或排水,并且当水位处于警戒水位(过低或过高)时,除了自动启动给排水

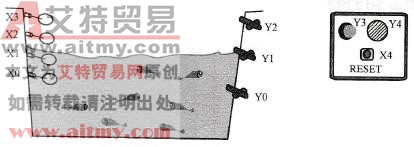

    范例示意如图3-13所示。

范例示意

    3-13    范例示意

    【控制要求】

   (1)当人工养鱼池水位不在正常水位时,自动启动给水或排水,并且当水位处于警戒水位(过低或过高)时,除了自动启动给排水外,报警器闪烁和报警器呜叫。

   (2)按下RESET按钮,报警灯停止闪烁、报警器停止呜叫。

    时序如图3-14所示。

时序

    3-14    时序

    【元件说明】

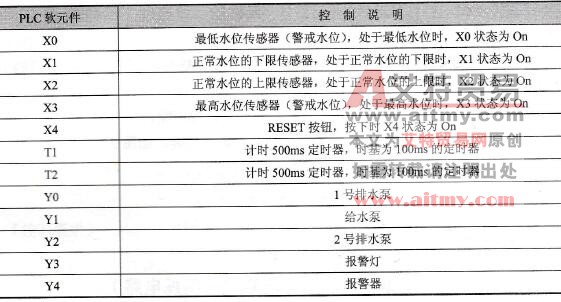

    元件说明见表3-6

    3-6    元件说明

元件说明

    【控制程序】

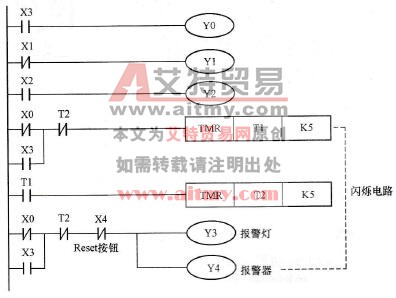

    控制程序如图3-15所示。

控制程序

    3-15    控制程序

    【程序说明】

   (1)正常水位时:X0=OnX1=OnX2=OffX3=Off,所以Y0=OffY2=Off,给水泵和排水泵都不工作。

   (2)当池内水位低于正常水位时:X0=OnX1=OffX2=OffX3=OffX4=Off。因X1=Off,其动断触点导通,所以Y1=On,启动给水泵向养鱼池内注水。

   (3)当池内水位低于最低水位(警戒水位)时:X0=OffX1=OffX2=OffX3=Off。因X0=Off,其动断触点导通,Y1=On,给水泵启动,同时X1=Off,其动断触点导通,报警电路被执行,Y3=OnY4=On,报警灯闪烁,报警器呜叫。

   (4)当池内水位高于正常水位时:X0=OnX1=OnX2=OnX3=Off。因X2=On,其动合触点导通,所以Y2=On1号排水泵启动,将养鱼池内水排出。

   (5)当池内水位高于警戒水位时:X0=OnX1=OnX2=OnX3=On。因X2=On,其动合触点导通,所以Y2=On1号排水泵启动;同时X3=On,其动合触点导通,所以Y0=On2号排水泵启动,且报警电路也被执行,所以Y3=OnY4=On,报警灯闪烁,报警器呜叫。

   (6)按下复位按钮,X4=On,其动断触点关断,所以Y3=OffY4=Off,报警器和报警灯停止工作。
