台达DVP-PLC洗手间自动冲水控制程序设计范例

    【控制要求】

   (1)男卫生间小便斗处，使用者必须站满3s才会执行冲水动作，冲水3s后自动停止（第一次冲水）。使用者离开时，再冲水4s后自动停止（第二次冲水）。

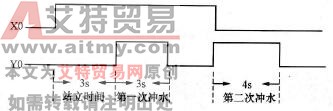

    图3-28    控制要求（一）

   (2)若使用者在第一次的冲水时间段内离开，则立即停止第一次冲水，开始第二次4s的冲水。

    图3-29    控制要求（二）

   (3)若前一个冲水4s还未完成，后一个使用者便到来，则立即停止冲水，并且不执行第一次冲水3s的动作，只在该使用者离开时执行第二次4s冲水动作。

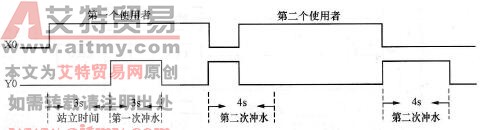

    图3-30    控制要求（三）

    【元件说明】

    元件说明见表3-12。

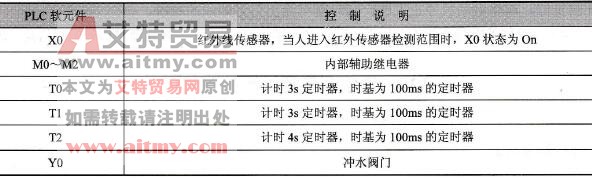

    表3-12    元件说明

    【控制程序】

    控制程序如图3-31所示。

    【程序说明】

   (1)当检测到有人进入时，红外线传感器X0=On，T0受电开始计时。若在3s内人离开(X0=Off)，T0失电，不执行任何动作。若人站满3s，则T0的动合触点闭合，保持M0=On，开始第一次冲水(Y0=On)。

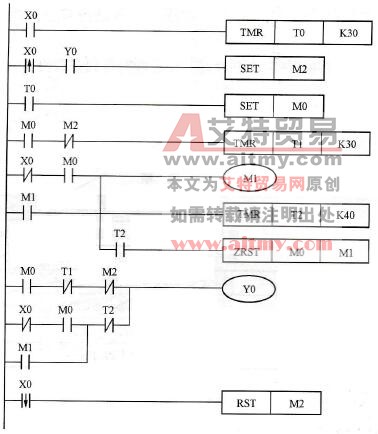

    图3-31    控制程序

   (2)程序中，M1形成了一个自保电路。当使用者站立时间超过3s才离开（动合触点M0=On、动断触点X0=On）时，M1保持为On。开始第二次冲水(Y0=On)，直到冲水4s后（T2的动合触点闭合，动断触点断开），停止冲水(Y0=Off)，M0、M1被复位。由于M1的自保，不论其间X0是否发生状态的改变，都会顺利完成第二次冲水动作。
