台达DVP-PLC切割机控制(DHSCS)程序设计范例

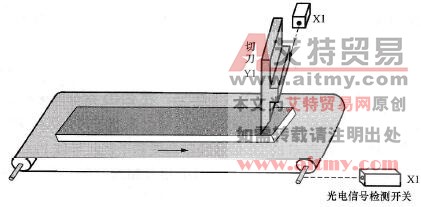

    范例示意如图10-2所示。

    图10-2    范例示意

    【控制要求】

    传送带滚轴转动一次，X0计数一次。当C235计数到1000次时，切刀Y1动作一次，完成一次切割过程。

    【元件说明】

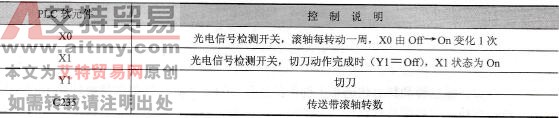

    元件说明见表10-2。

    表10-2    元件说明

    【控制程序】

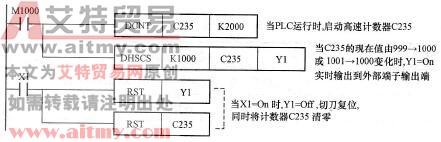

    控制程序如图10-3所示。

    图10-3    控制程序

    【程序说明】

   (1)光电开关X0为高速计数器C235的外部计数输入点。传送带滚轴每转一周，X0由Off→On变化一次，C235计数一次。

   (2)在DHSCS指令中，当C235计数达到1000时（即传送带滚轴转动1000转），Y1=On，且以中断的方式立即将Y1的状态输出到外部输出端，使切刀下切。

   (3)切刀下切，切割动作完成时，X1=On。则C235被清零，Y1被复位，切刀归位，X1=Off。这样，C235又重新计数，重复上述动作，如此反复循环。
