台达DVP-PLC房间温度监控(SER)程序设计范例

来源:艾特贸易2018-01-19

简介【控制要求】 (1) 某房间数为 20 的办公大楼通过中央空调来控制温度。采集每个房间的当前温度与目标温度值比较,若每个房间的温度值与目标温度值相等个数较多,则说明中央空调总

    【控制要求】

   (1)某房间数为20的办公大楼通过中央空调来控制温度。采集每个房间的当前温度与目标温度值比较,若每个房间的温度值与目标温度值相等个数较多,则说明中央空调总体的温度控制效果较好,反之则温度控制效果较差。

   (2)实现自动监控每个房间当前温度与目标温度相等的个数,以便快速判断中央空调温度控制效果,同时自动监控温度最低和温度最高的房间号码,以便快速找到这些房间对其温度控制设施进行适当调整。

   (3)通过台达TP04文本显示器来实现温度数据搜索的启动和显示。

    【元件说明】

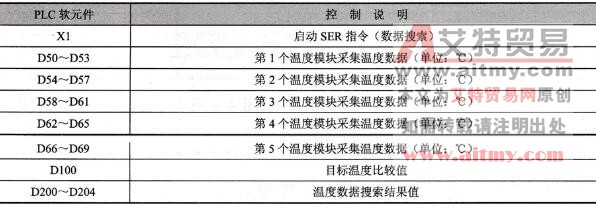

    元件说明见表9-10

    9-10    元件说明

元件说明

    【控制程序】

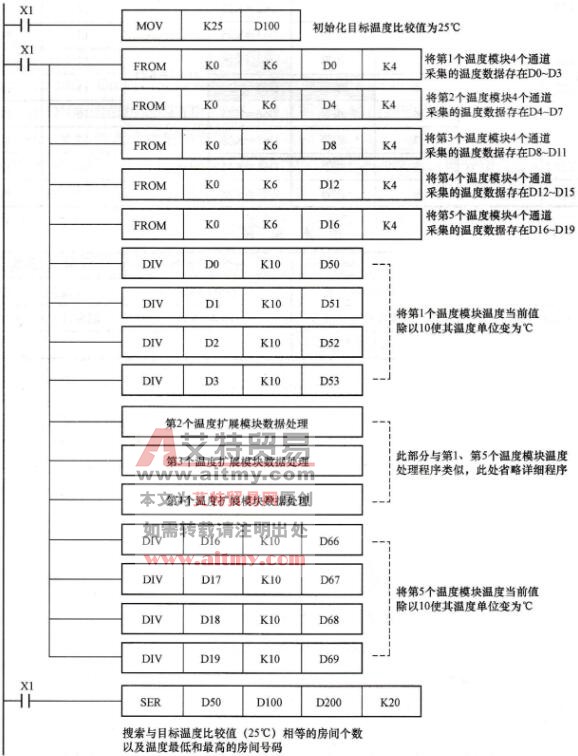

    控制程序如图9-10所示。

控制程序

    9-10    控制程序

    【程序说明】

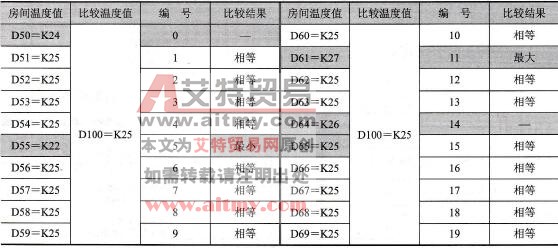

    采集的20个房间温度数据及搜索结果分别见表9-11和表9-12

    9-11    温度数据

温度数据

    9-12    搜索结果

搜索结果
