台达DVP-PLC采集数据的排序(SORT)程序设计范例

    【控制要求】

   (1)通过DVP04AD-S模拟量模块和DVP04TC-S温度模块来分别采集电压数据（假设为对应变频器频率）和温度数据，共可以采集得到4组电压和4组温度数据。

   (2)当M0=On时，按照电压由小到大的顺序对4个通道排序；当M1=On时，按照温度由小到大的顺序对4个通道排序。

   (3)实现数据排序和温度排序的启动及结果的显示。

    【元件说明】

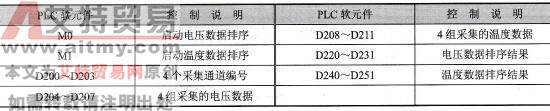

    元件说明见表9-6。

    表9-6    元件说明

    【控制程序】

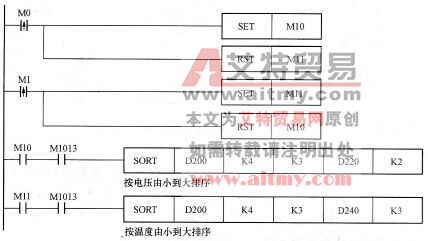

    控制程序如图9-9所示。

    图9-9    控制程序

    【程序说明】

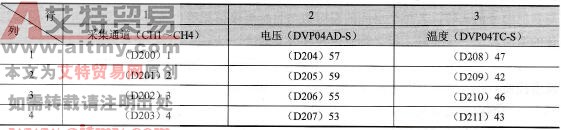

   (1)假设排序前的采集数据见表9-7。

    表9-7    排序前的采集数据

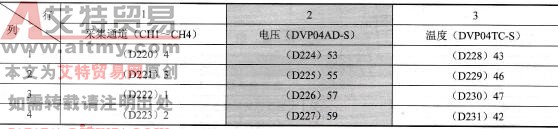

   1)当M0由Off→On变化时，则按电压的由小到大排序，排序后的数据见表9-8。

    表9-8    按电压由小到大排序

    即4个通道按电压由小到大的排序结果是：通道4、通道3、通道1、通道2。电压最小值为K53，电压最大值为K59。

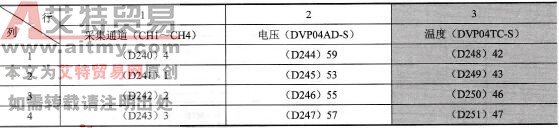

   2)当M1由Off→On变化时，则按温度由小到大排序，排序后的数据见表9-9。

    表9-9    按温度由小到大排序

    即4个通道按温度由小到大的排序结果是：通道4、通道1、通道2、通道3。温度最小值为K42，温度最大值为K47。

   (2)在M10和M11条件触发后用M1013（1s时钟脉冲）是因为SORT指令要重新执行排序时，指令前面的条件必须要由Off→On变化一次，所以用M1013来实现Off→On变化，保证采集数据有变化时，在1s内能自动重新排序，而不需用上升沿触发M10和M11。

   (3)可监控排序的结果和显示电压及温度的最大最小值。
